Okna aluminiowe Aluron
Systemy Aluronu odpowiadają współczesnym trendom związanym ze smukłymi profilami i wielkogabarytowymi przeszkleniami.

Okna Aluminiowe
System AS 110 Passiv oferuje aż 5 wariantów termicznych, w tym pasywny – certyfikowany w Passive House w Darmstadt.

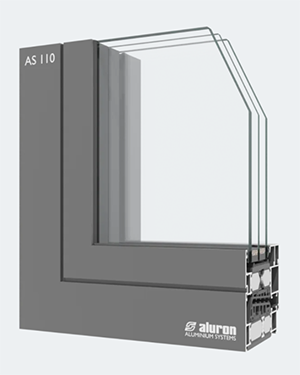

System AS 110 Passiv to nowoczesna konstrukcja przeznaczona do szklenia ciężkimi pakietami 3-komorowymi. Pozwala na zachowanie doskonałych parametrów statycznych skrzydła. System posiada bardzo wysoką izolacyjność akustyczną.

System pięciokomorowych okien pasywnych

Charakterystyka systemu
- Maksymalna wysokość skrzydła 3500 mm
- Maksymalna szerokość skrzydła 1700 mm
- Maksymalna masa skrzydła 300 kg
- Minimalna widoczna szerokość ramy 54 mm
- Minimalna widoczna szerokość skrzydła 32 mm
- Zakres szklenia 47-74,5 mm
- Głębokość ramy 110 mm
- Głębokość skrzydeł okna 119 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,51 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność klasa E1950
- Odporność na obciążenie wiatrem klasa C5/B5
- Wytrzymałość mechaniczna klasa 4
Rysunki techniczne
AS 110 PASSIV

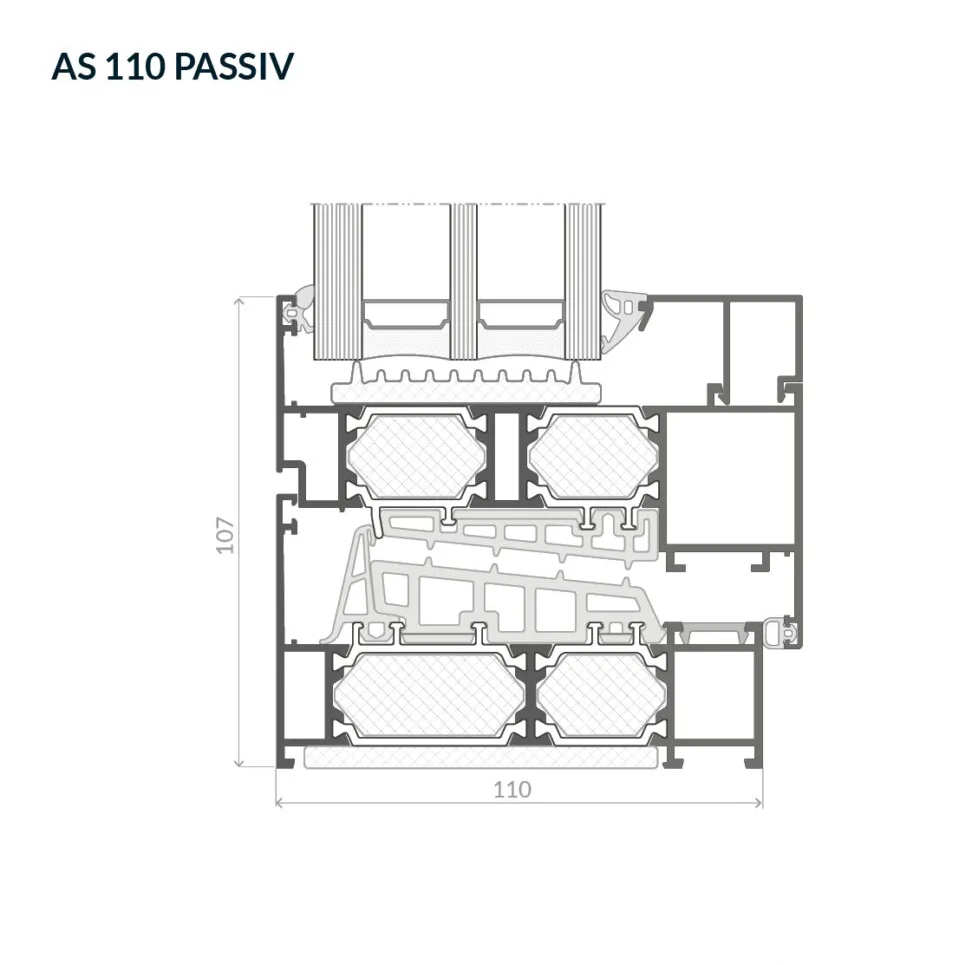

Przekrój przez okno otwierane z maskownicą rowka okuciowego

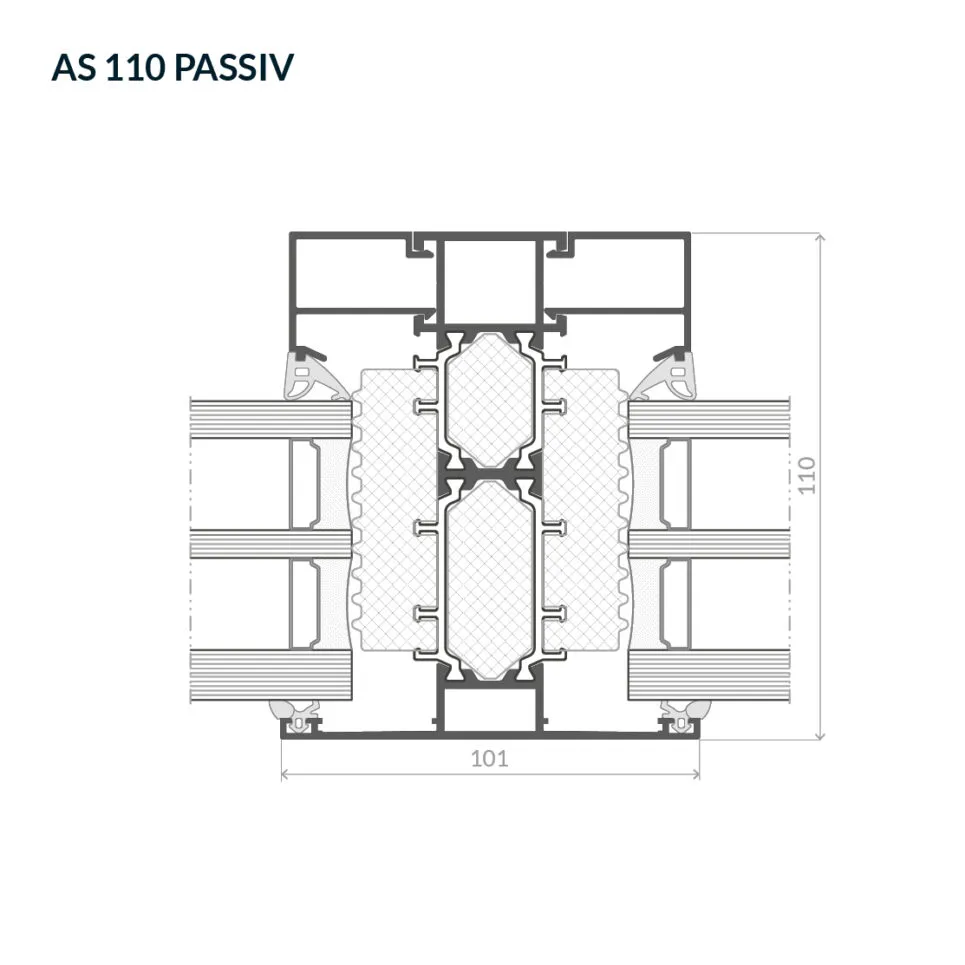

Przekrój przez słupek okna stałego

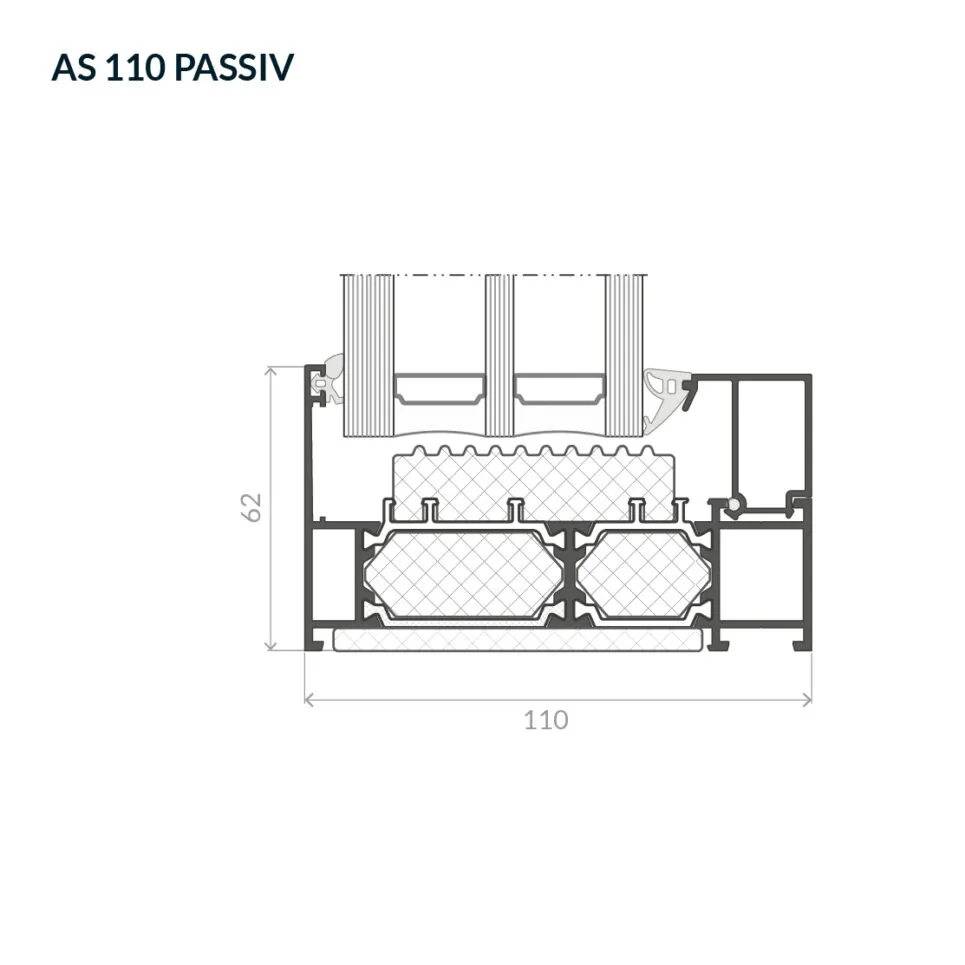

Przekrój ościeżnicy okna stałego

Przekrój ościeżnicy okna stałego

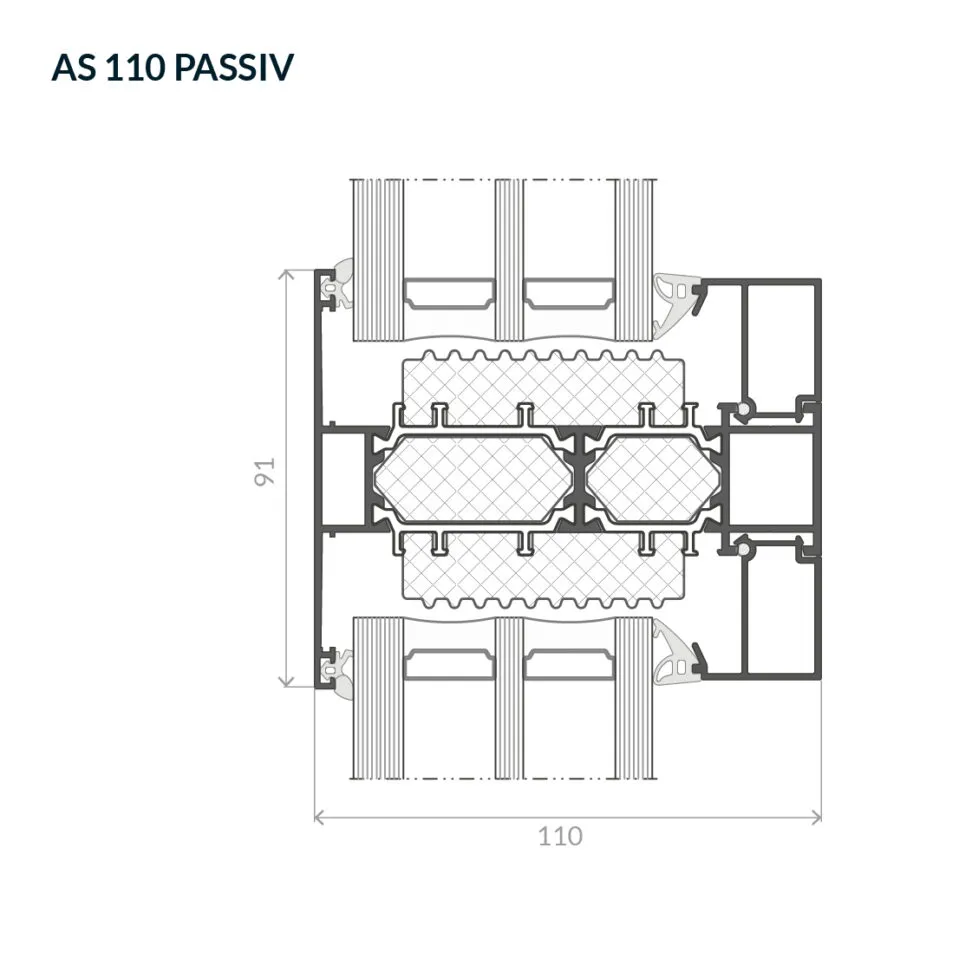

Przekrój przewiązki okna stałego

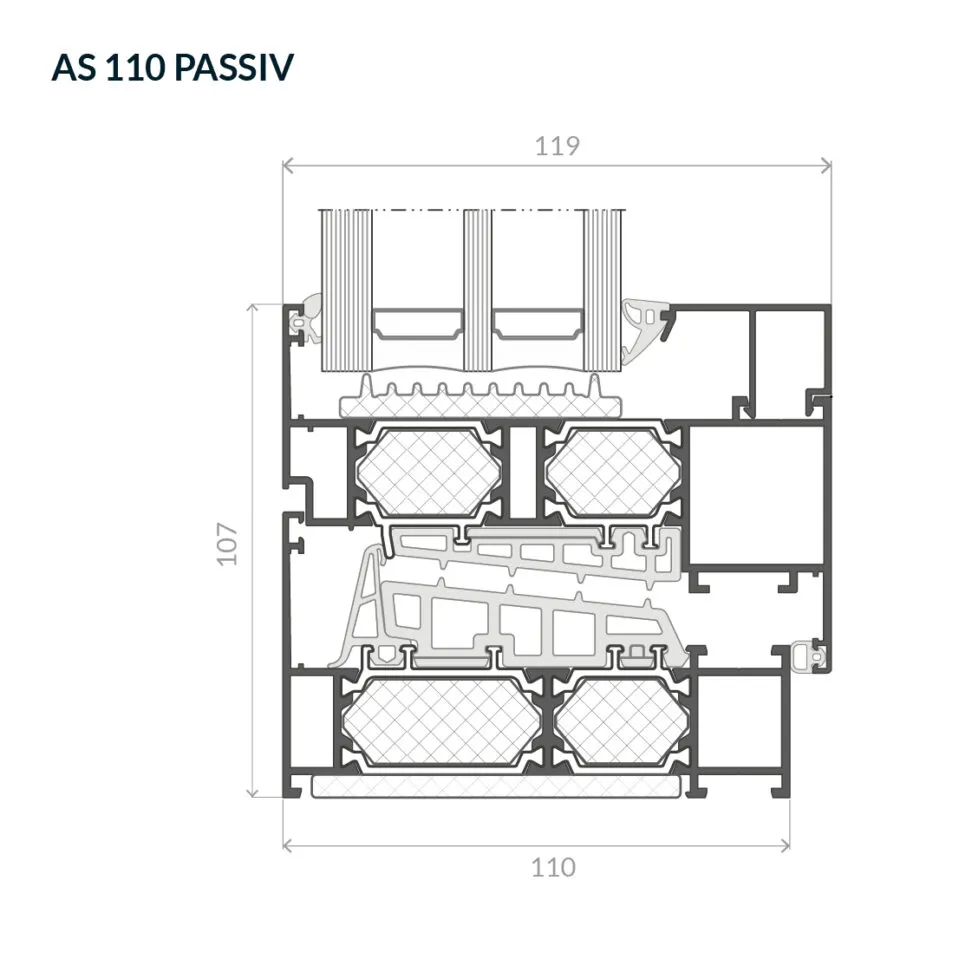

Przekrój przez okno otwierane

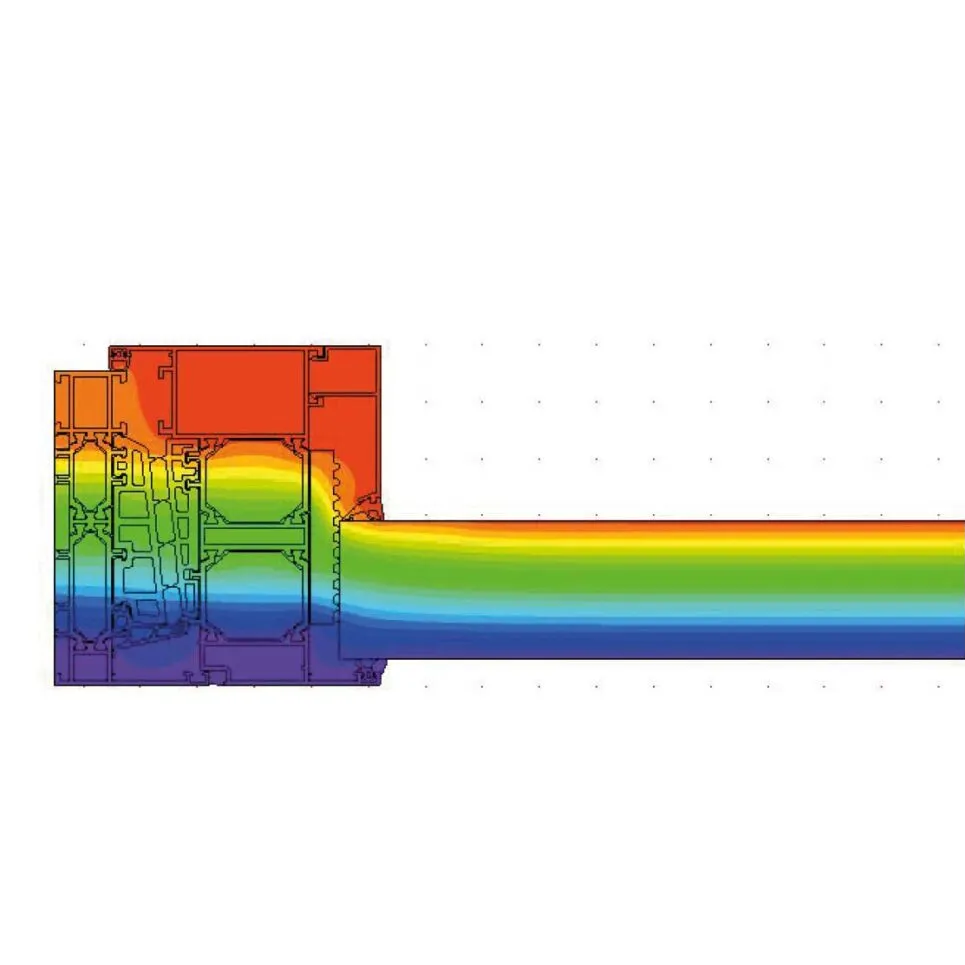

Rozkład temperatur
Okna Aluminiowe
Budowa systemu zapewnia doskonałą statykę oraz izolacyjność akustyczną okien.
Na podstawie Raportu Klasyfikacyjnego wydanego przez ITB możliwe jest konstruowanie okien zewnętrznych jednoskrzydłowych w klasie odporności ogniowej EI 30 w zabudowie indywidualnej mocowanych w konstrukcjach sztywnych.

System izolowanych termicznie okien przeciwpożarowych

Charakterystyka systemu
- Maksymalna wysokość skrzydła 2322 mm
- Maksymalna szerokość skrzydła 1494 mm
- Głębokość ramy 110 mm
- Głębokość skrzydeł okna119 mm
- Minimalna widoczna szerokość ramy 54 mm
- Minimalna widoczna szerokość skrzydła 32 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,8 W/m2K
- Klasa odporności ogniowej EI 30
- Przepuszczalność powietrza klasa 4
- Wodoszczelność klasa E1950
- Odporność na obciążenie wiatrem klasa C5/B5
- Wytrzymałość mechaniczna klasa 4
Rysunki techniczne

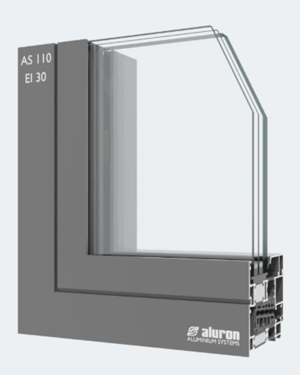

AS 110EI

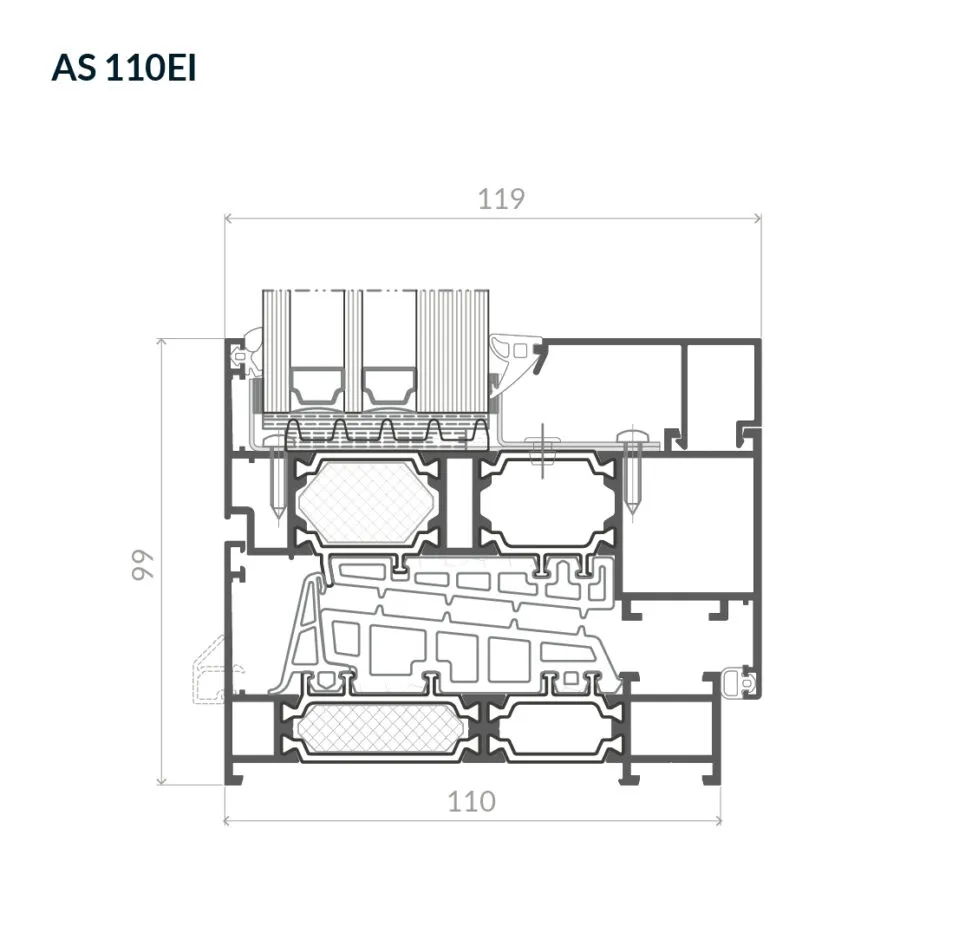

Przekrój przez okno otwierane

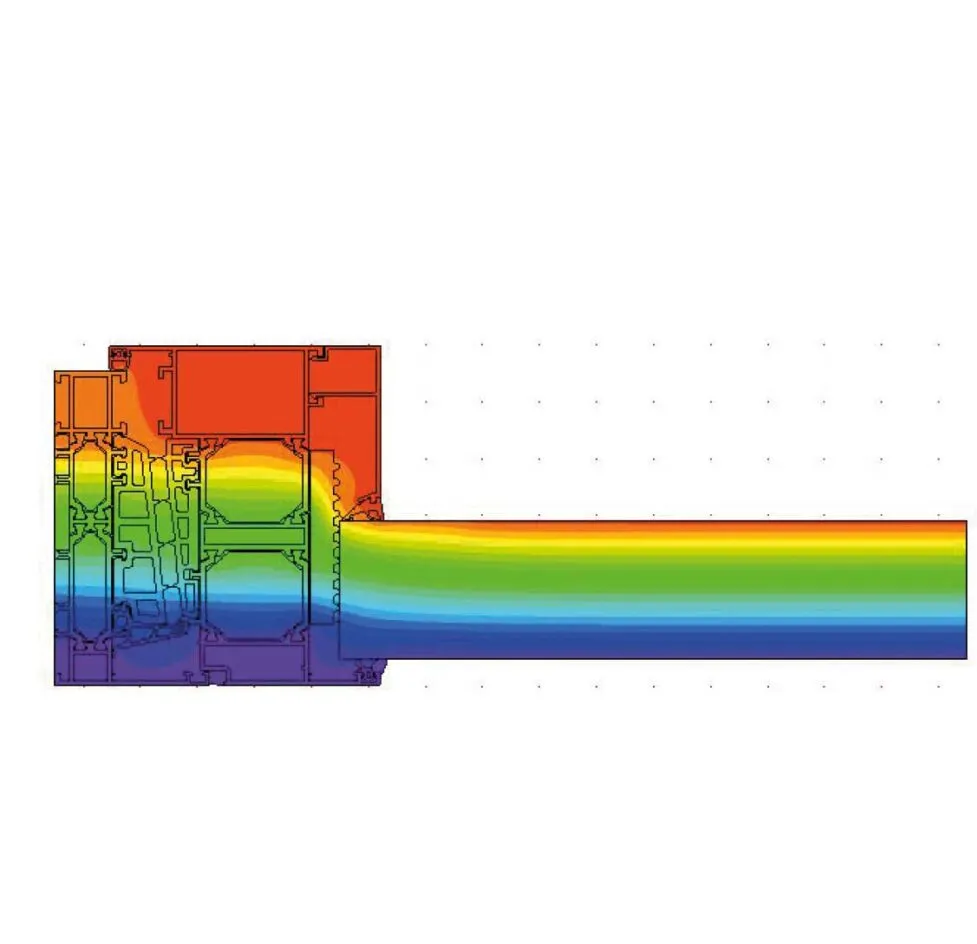

Rozkład temperatur
Okna Aluminiowe
System AS 80US dedykowany jest projektom, w których skrzydło okienne ma być niewidoczne od zewnętrznej strony budynku.
Niezależnie od tego, czy mamy do czynienia z kwaterą stałą czy otwieraną, wszystkie sąsiadujące ze sobą okna od zewnątrz wyglądają identycznie. System AS 80US jest kompatybilny z innymi systemami aluminiowymi Aluron.

System okienny z ukrytym skrzydłem

Charakterystyka systemu
- Maksymalna wysokość skrzydła 2700 mm
- Maksymalna szerokość skrzydła 1400 mm
- Maksymalna masa skrzydła 200 kg
- Minimalna widoczna szerokość ramy 78 mm
- Głębokość ramy 80 mm
- Zakres szklenia 21-68 mm
- Głębokość skrzydeł okna 84 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,71 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność klasa E 2400 Pa
- Odporność na obciążenie wiatrem klasa C3
- Warianty termiczne 4
Rysunki techniczne

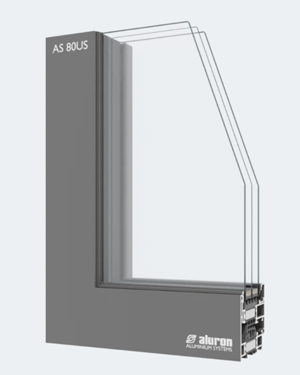

AS 80US

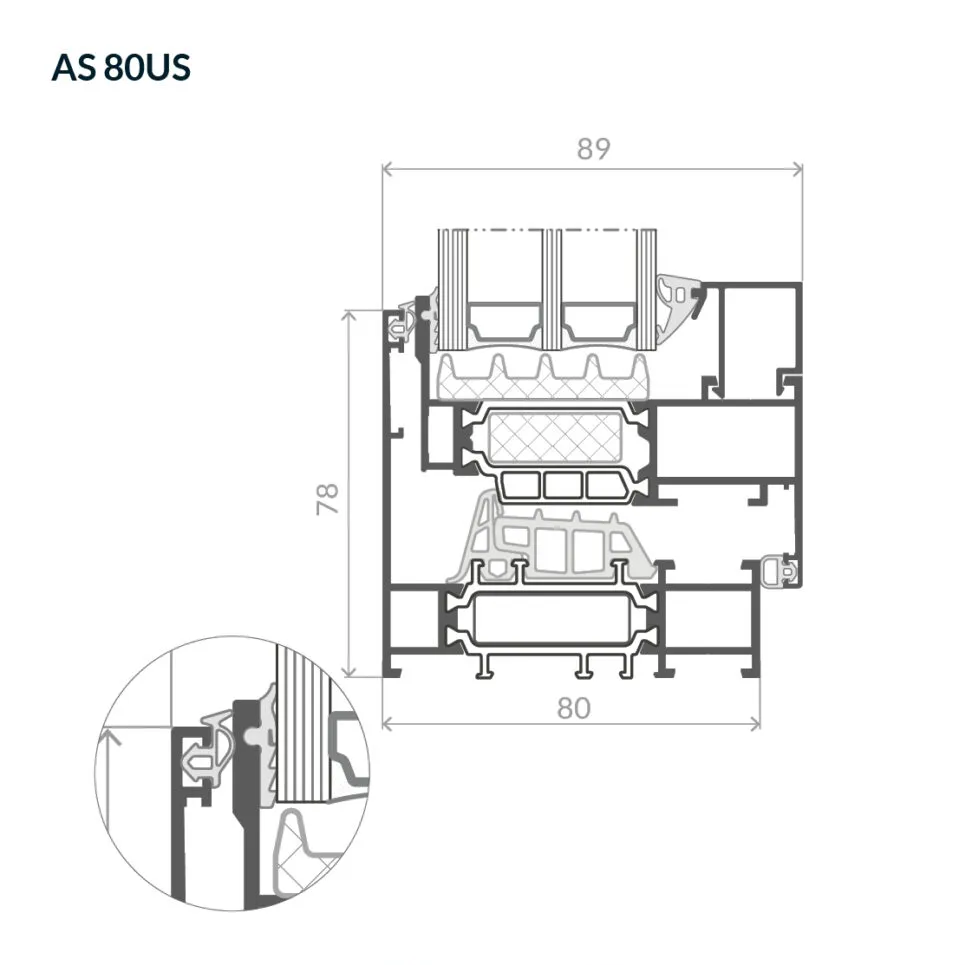

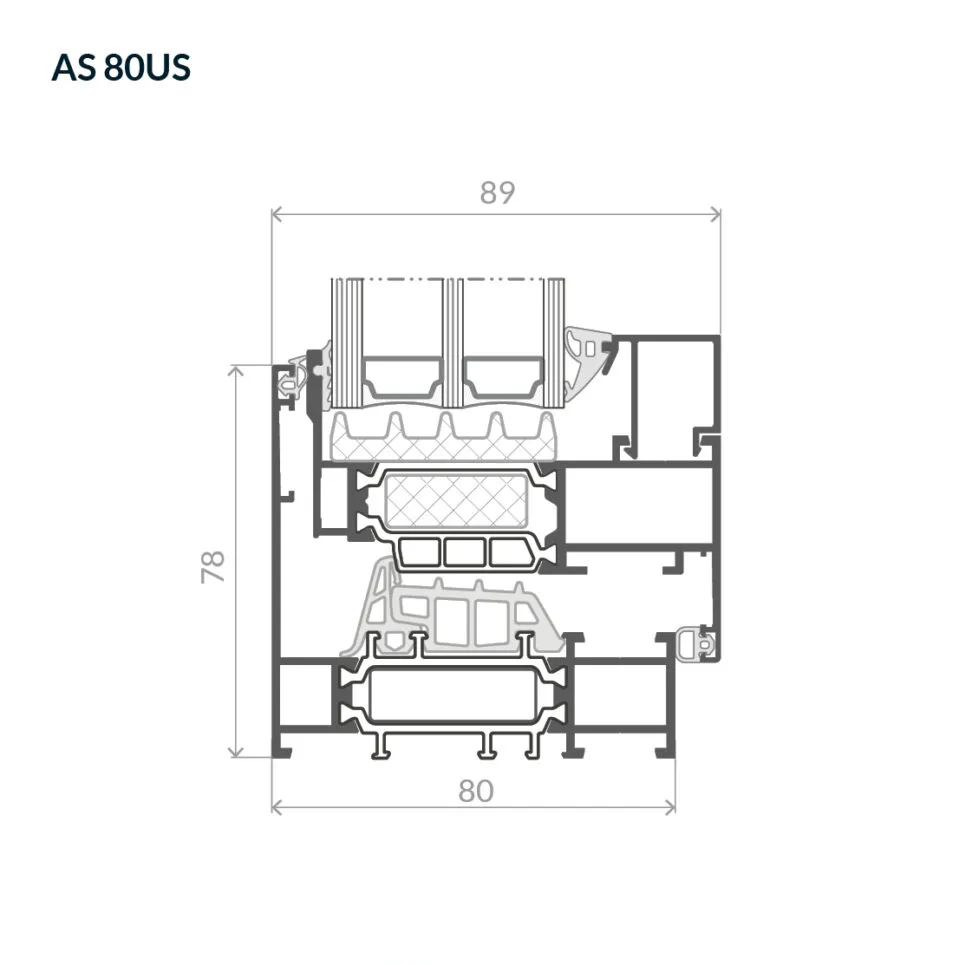

Przekrój przez okno otwierane z ukrytym skrzydłem

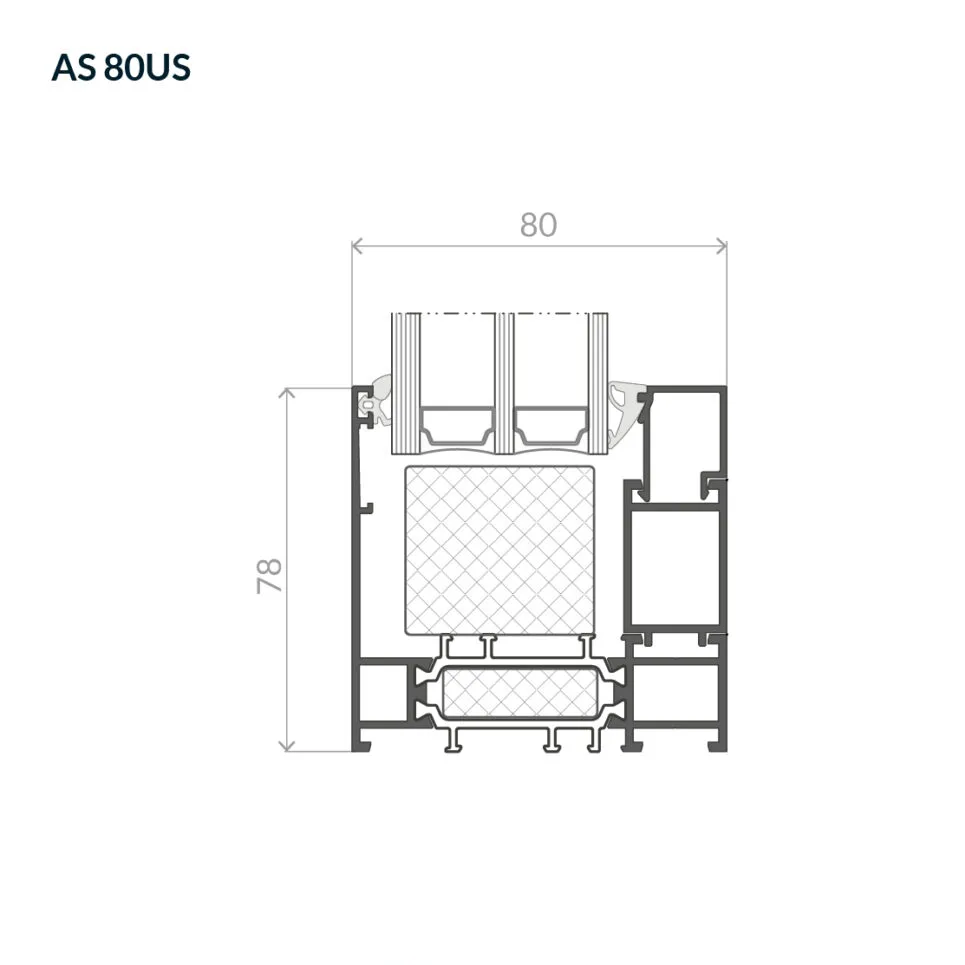

Przekrój kwatery stałej z ukrytym skrzydłem

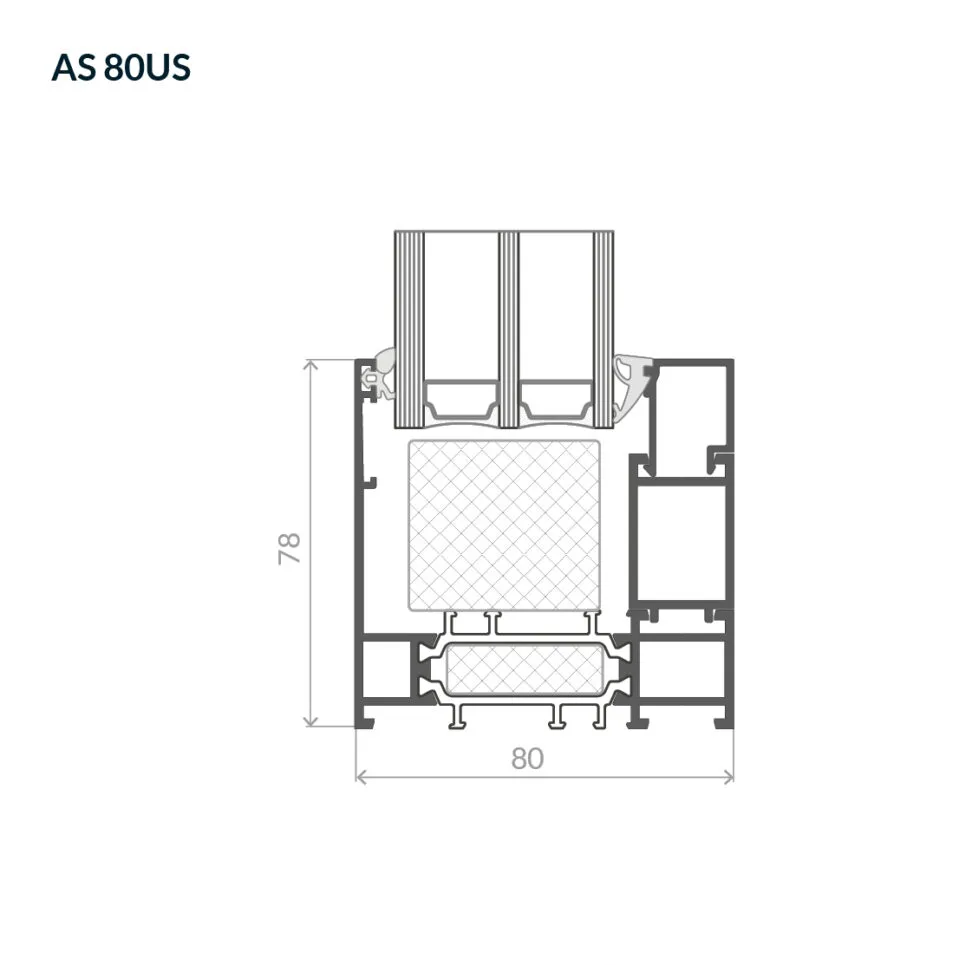

Przekrój przez kwaterę stałą okna z ukrytym skrzydłem

Przekrój przez okno otwierane z ukrytym skrzydłem

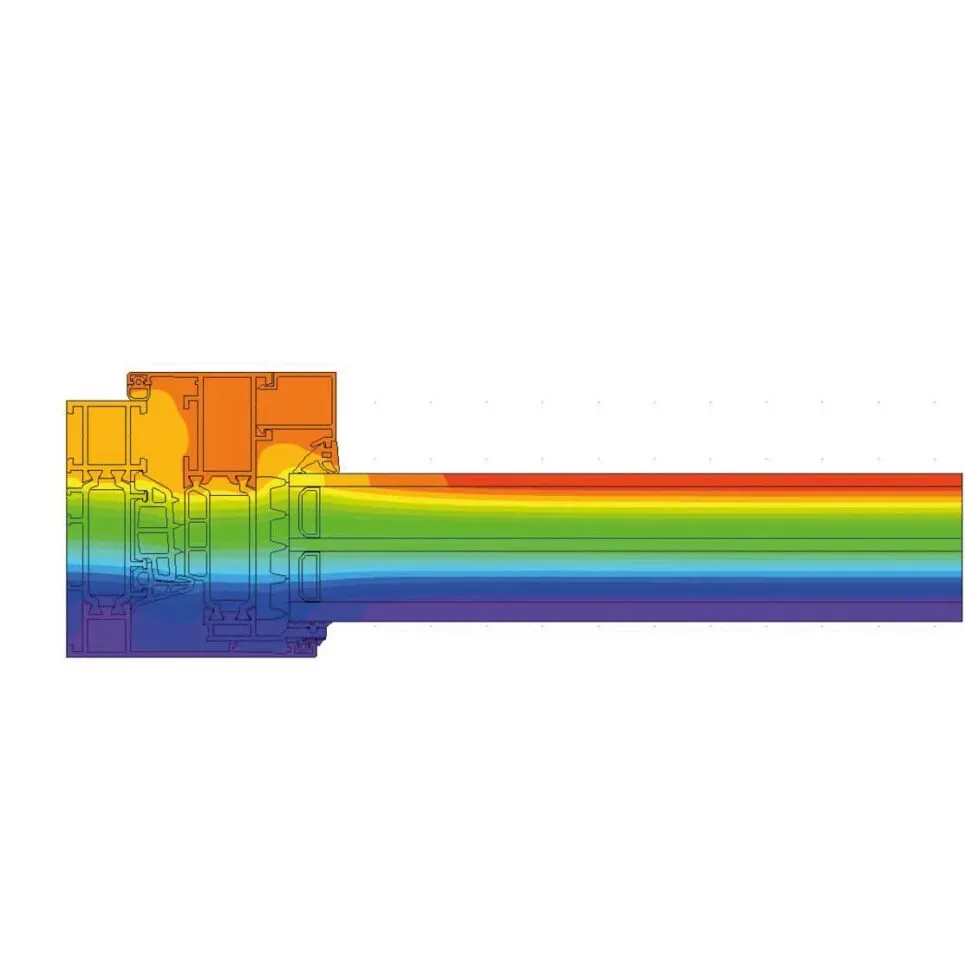

AS 80US – Rozkład temperatur
Okna Aluminiowe

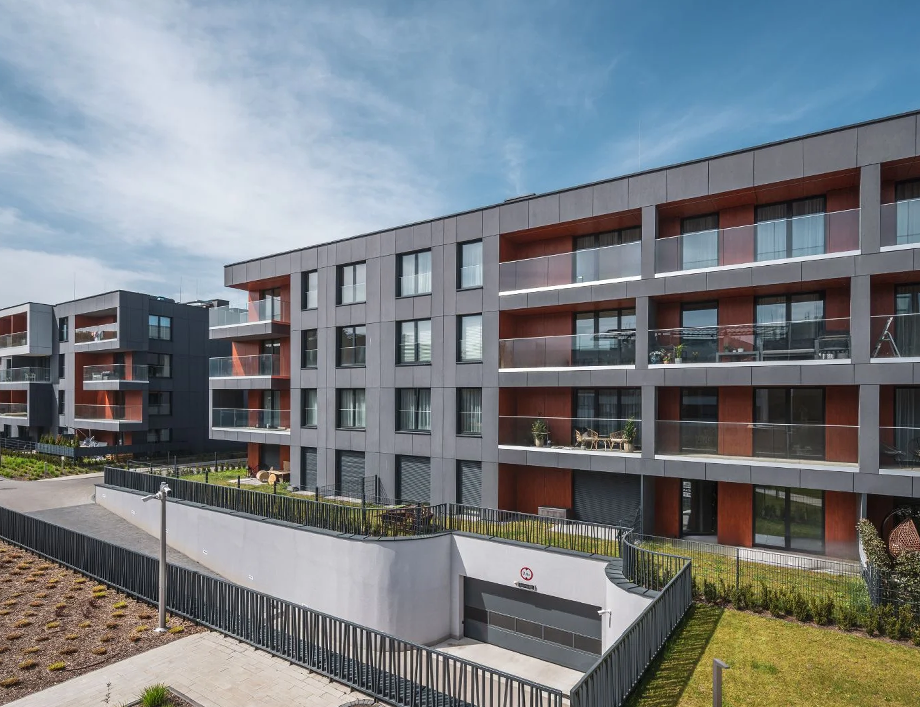

AS 75 okno - solidna konstrukcja i trwałość aluminium gwarantują wieloletnią wytrzymałość okien
Minimalistyczne wzornictwo odpowiada najnowszym trendom architektonicznym. System AS 75 spełnia wymagania wszystkich aktualnych norm izolacji termicznej, co potwierdzają certyfikaty renomowanych instytutów badawczych.

System okienno-drzwiowy

Charakterystyka systemu
- Maksymalna wysokość skrzydła 3000 mm
- Maksymalna szerokość skrzydła 1600 mm
- Maksymalna masa skrzydła 200 kg
- Minimalna widoczna szerokość ramy 46 mm
- Głębokość zabudowy 75 mm
- Zakres szklenia 16-66 mm
- Min. widoczna szerokość skrzydła 33 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,67 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność klasa E1950
- Odporność na obciążenie wiatrem klasa C5
- Odporność na włamanie RC2, RC3, RC4
- Izolacyjność akustyczna 47(-2;-6) dB
Rysunki techniczne

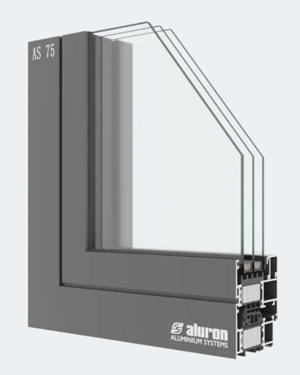

AS 75 okno

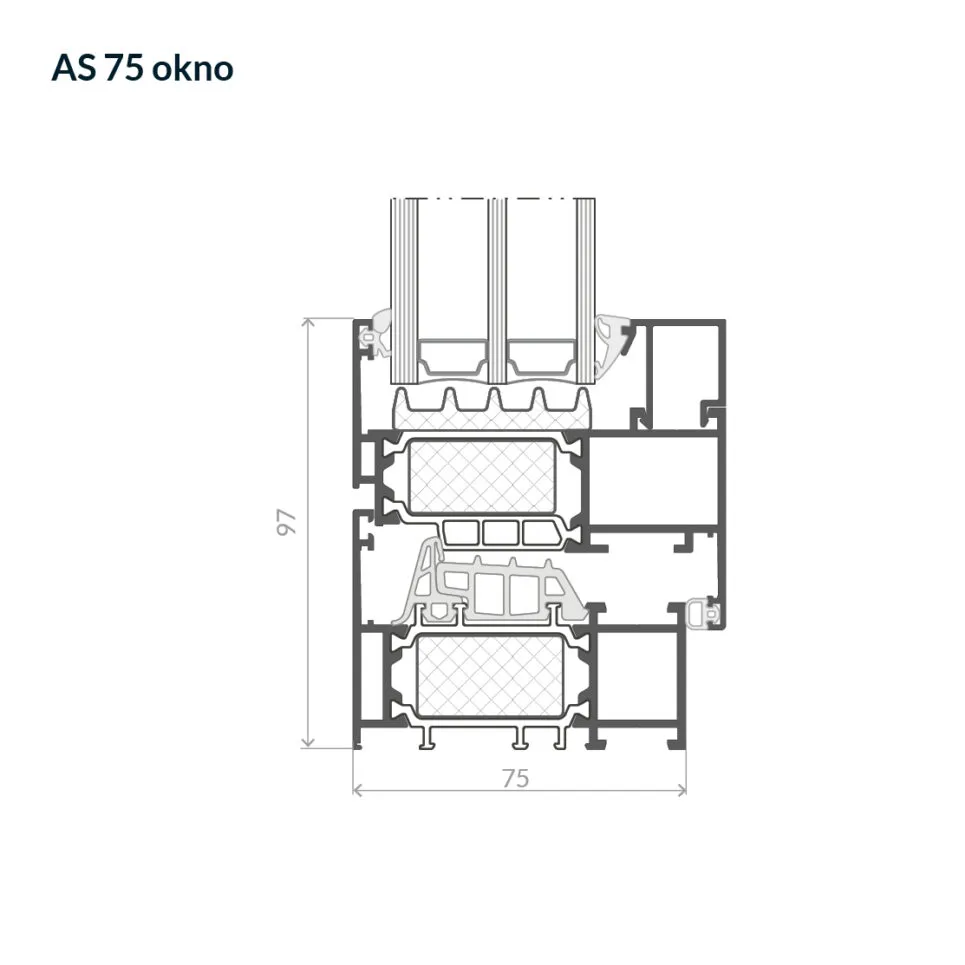

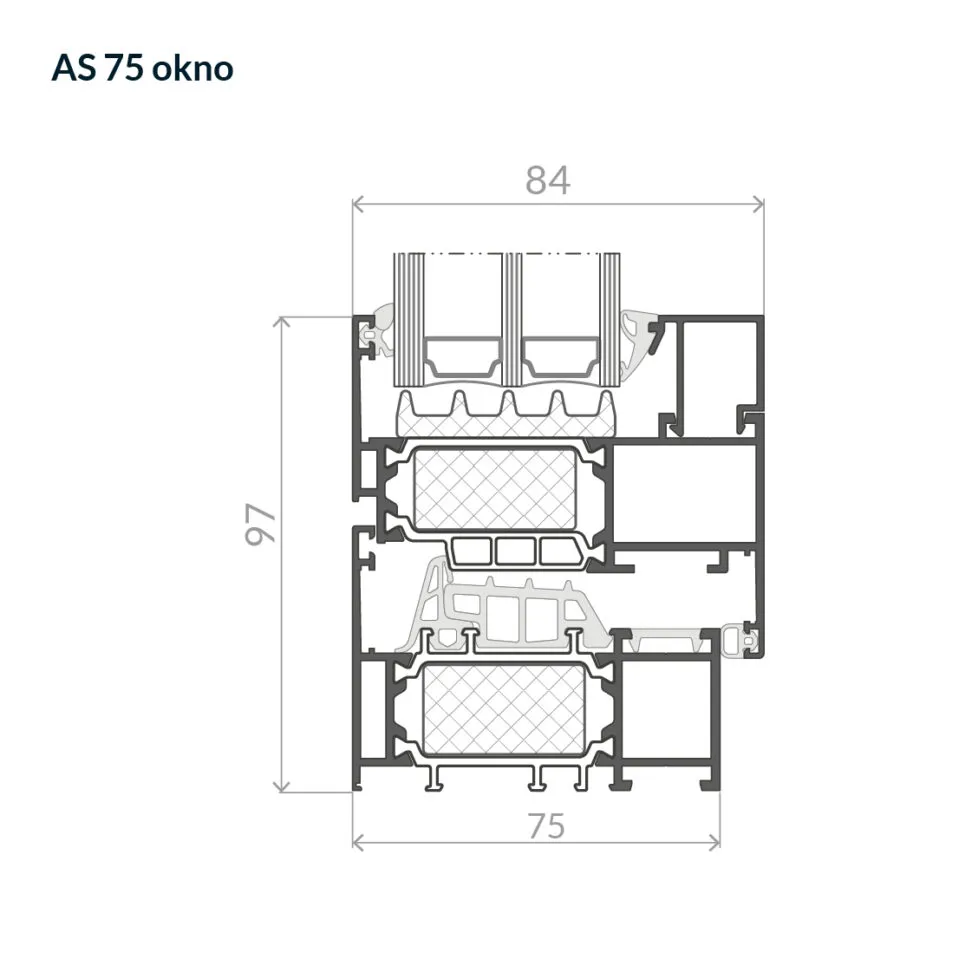

Przekrój przez okno otwierane

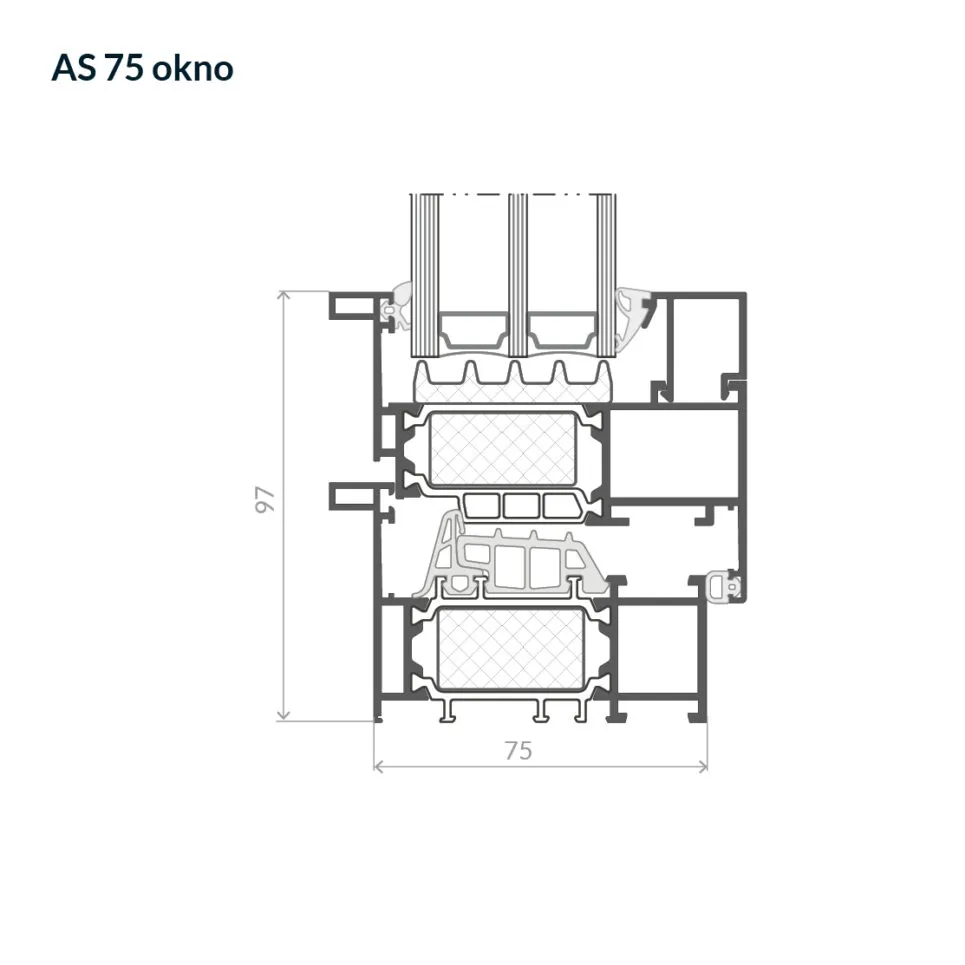

Przekrój przez okno typu INDUSTRIAL

Przekrój przez okno otwierane

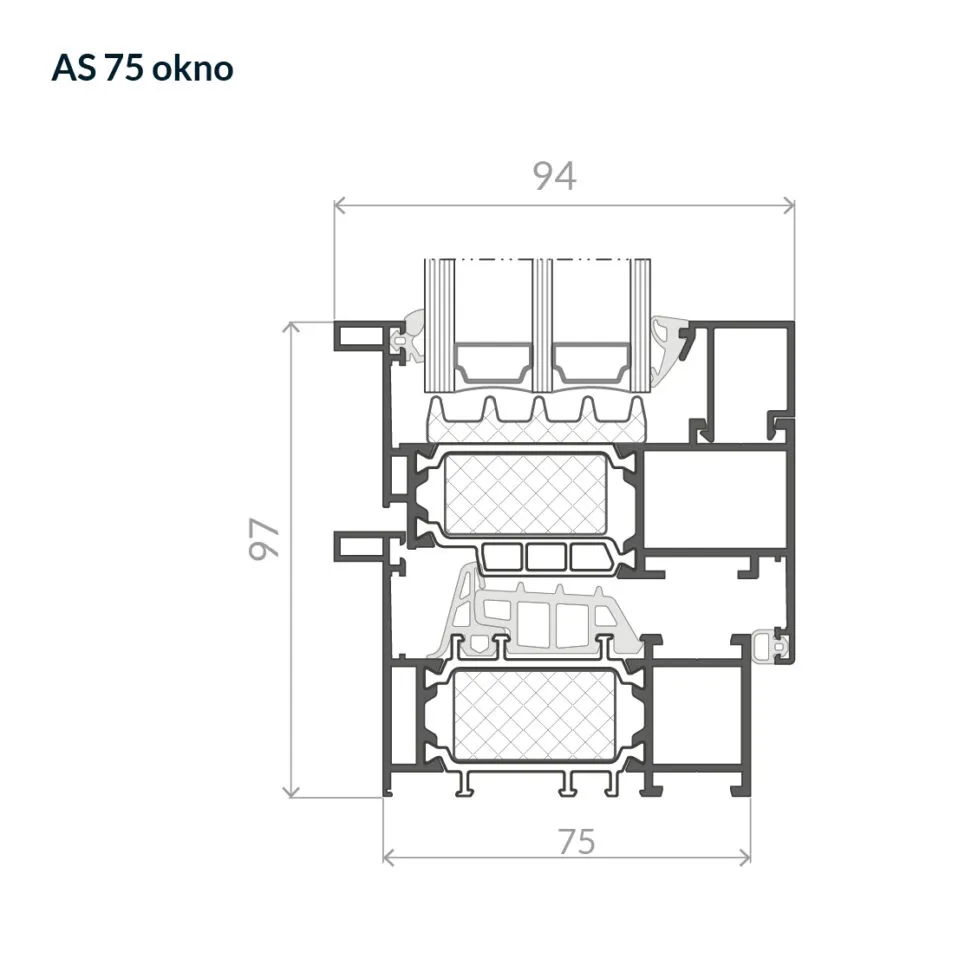

Profile INDUSTRIAL

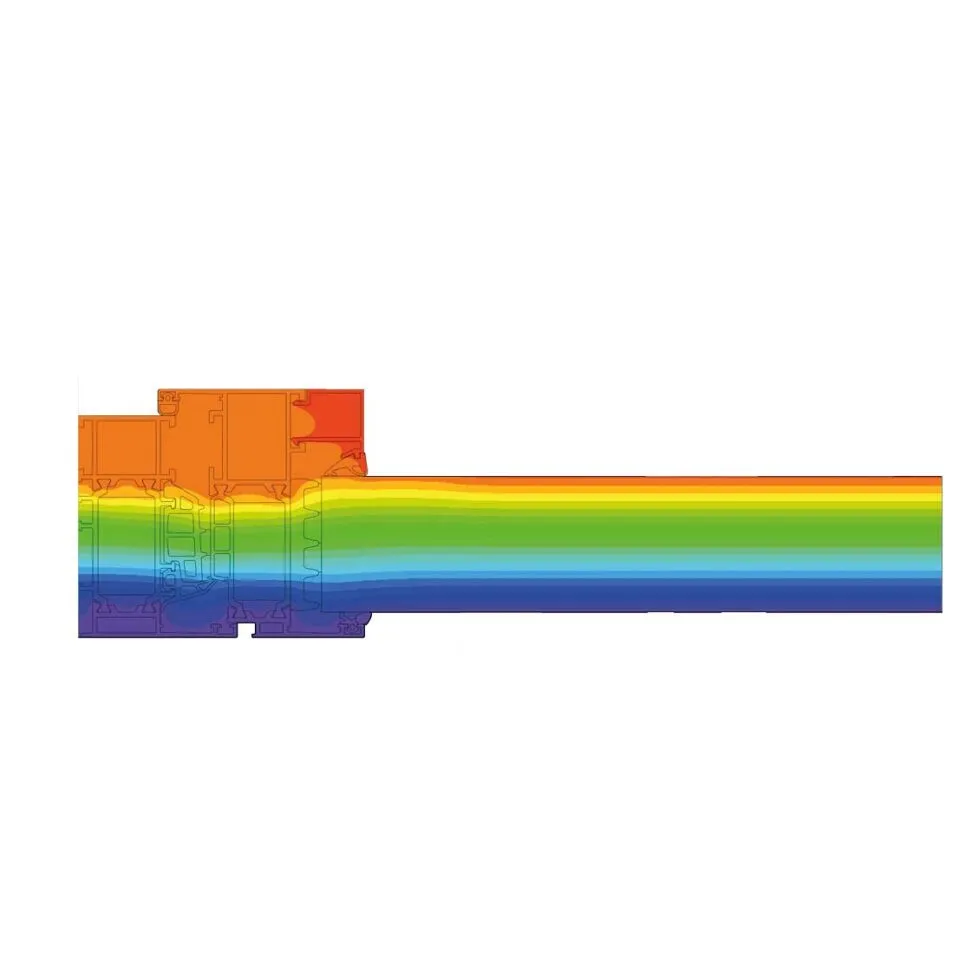

Rozkład temperatur – AS 75 okno
Okna Aluminiowe
Trzykomorowy system AS 75 Industrial przeznaczony jest do produkcji izolowanych termicznie okien i drzwi balkonowych. Cechą charakterystyczną systemu są szprosy w wersji płaskiej i przestrzennej.
Minimalistyczne wzornictwo odpowiada najnowszym trendom architektonicznym. System AS 75 Industrial spełnia wymagania wszystkich aktualnych norm izolacji termicznej, co potwierdzają certyfikaty renomowanych instytutów badawczych. System może być łączony z innymi rozwiązaniami aluminiowymi, co pozwala na spójną realizację całej stolarki w obiekcie.

System okienno-drzwiowy

Charakterystyka systemu
- Maksymalna wysokość skrzydła 3000 mm
- Maksymalna szerokość skrzydła 1600 mm
- Maksymalna masa skrzydła 200 kg
- Minimalna widoczna szerokość ramy 54 mm
- Głębokość zabudowy 75 mm
- Zakres szklenia 16-66 mm
- Min. widoczna szerokość skrzydła 38 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,67 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność klasa E1950
- Odporność na obciążenie wiatrem klasa C5
- Izolacyjność akustyczna 47(-2;-6) dB
Rysunki techniczne

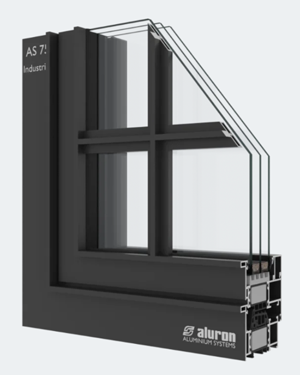

AS 75 Industrial

Przekrój przez okno typu INDUSTRIAL

Profile INDUSTRIAL

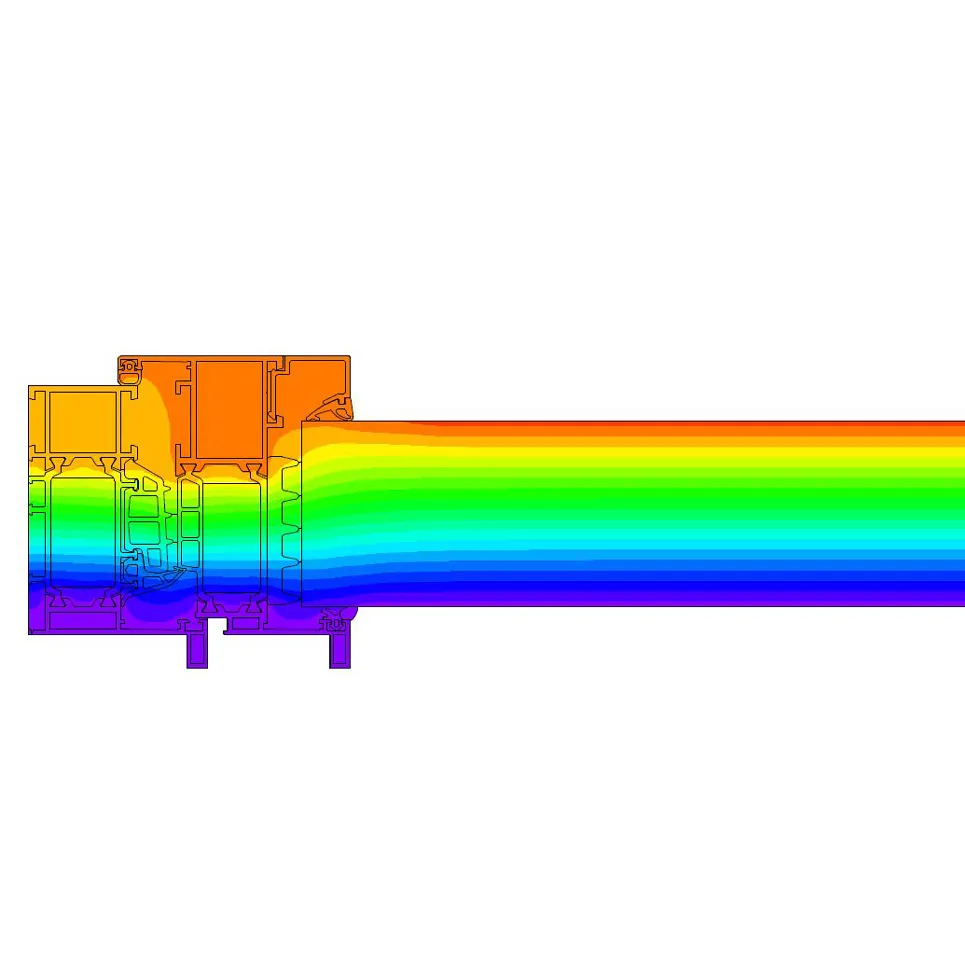

Rozkład temperatur – AS 75 Industrial
Okna Aluminiowe

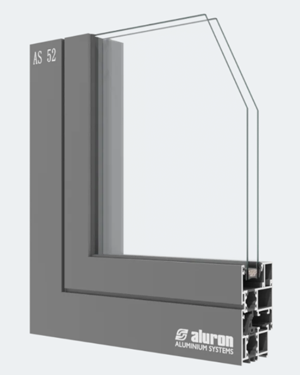

Zaprojektowany w idei downsizingu system AS 52 zapewnia doskonałą optymalizację wykorzystywanych profili.
Walory estetyczne konstrukcji drzwiowych wykonanych na bazie AS 52 zwiększa możliwość zlicowania skrzydła drzwiowego z ościeżnicą.

System okienno-drzwiowy do zabudowy zewnętrznej

Charakterystyka systemu
- Głębokość ramy okiennej 52 mm
- Głębokość skrzydła okiennego 61 mm
- Zakres szklenia konstrukcji okiennej 2-42,5 mm
- Głębokość ramy drzwiowej 52 mm
- Głębokość skrzydła drzwiowego 52 mm
- Zakres szklenia konstrukcji drzwiowej 2-33,5 mm
Wybrane parametry systemu
- Izolacyjność termiczna drzwi Ud od 1,55 W/m2K
- Izolacyjność termiczna okna Uw od 1,06 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność konstrukcji okiennych E 1350
- Odporność konstrukcji okiennych na obciążenie wiatrem klasa C3
- Wodoszczelność konstrukcji drzwiowych klasa A5
- Odporność konstrukcji drzwiowych na obciążenie wiatrem klasa C1
Rysunki techniczne
AS 52

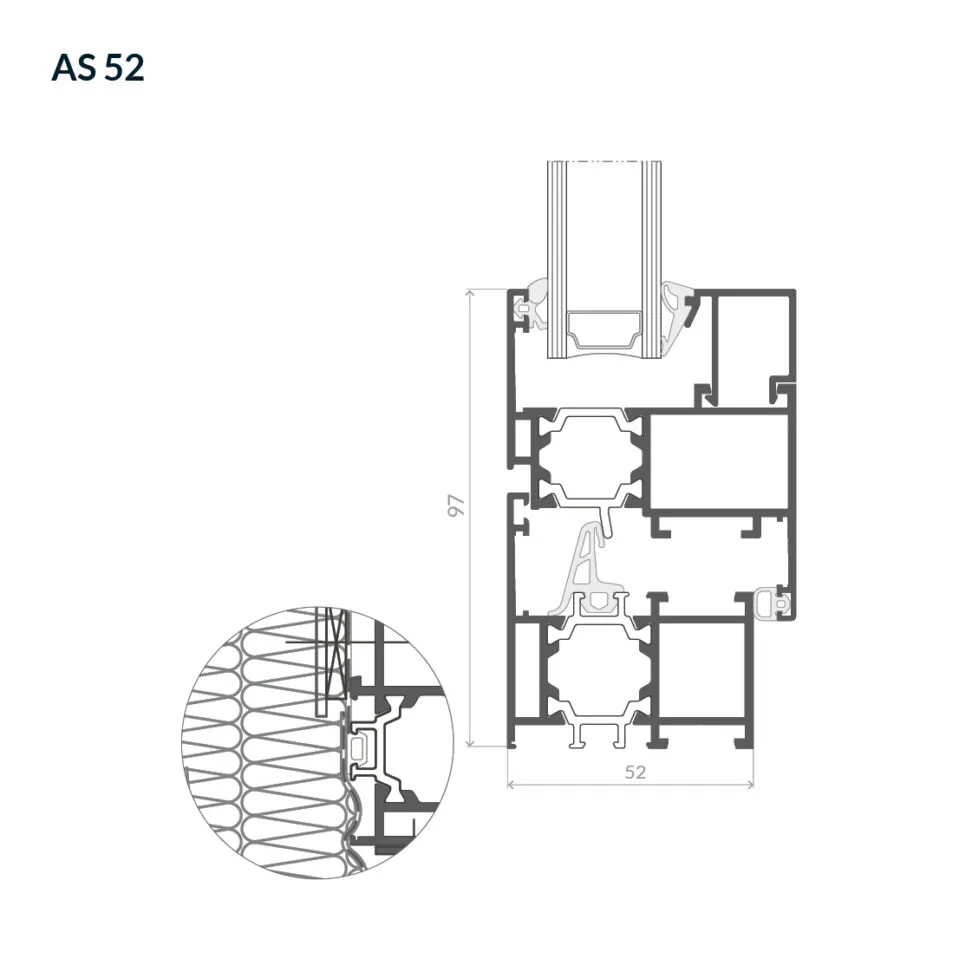

Przekrój okna otwieranego

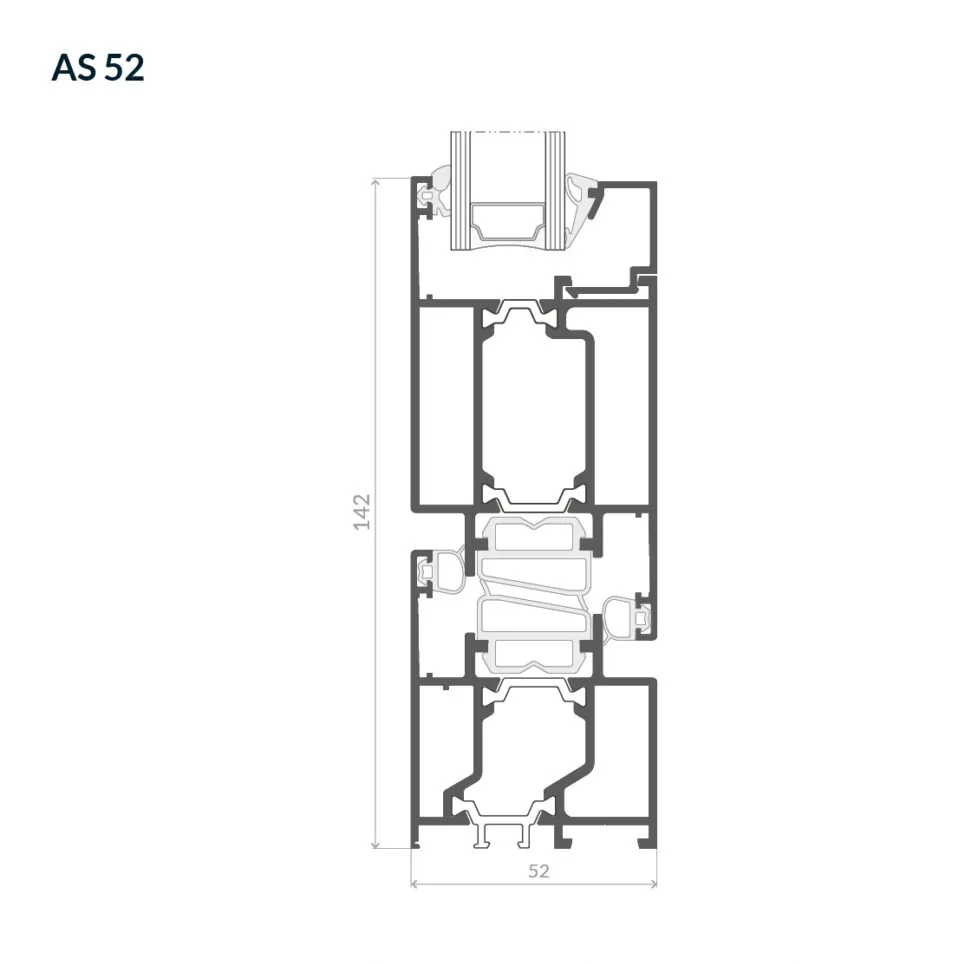

Przekrój drzwi otwieranych do wewnątrz

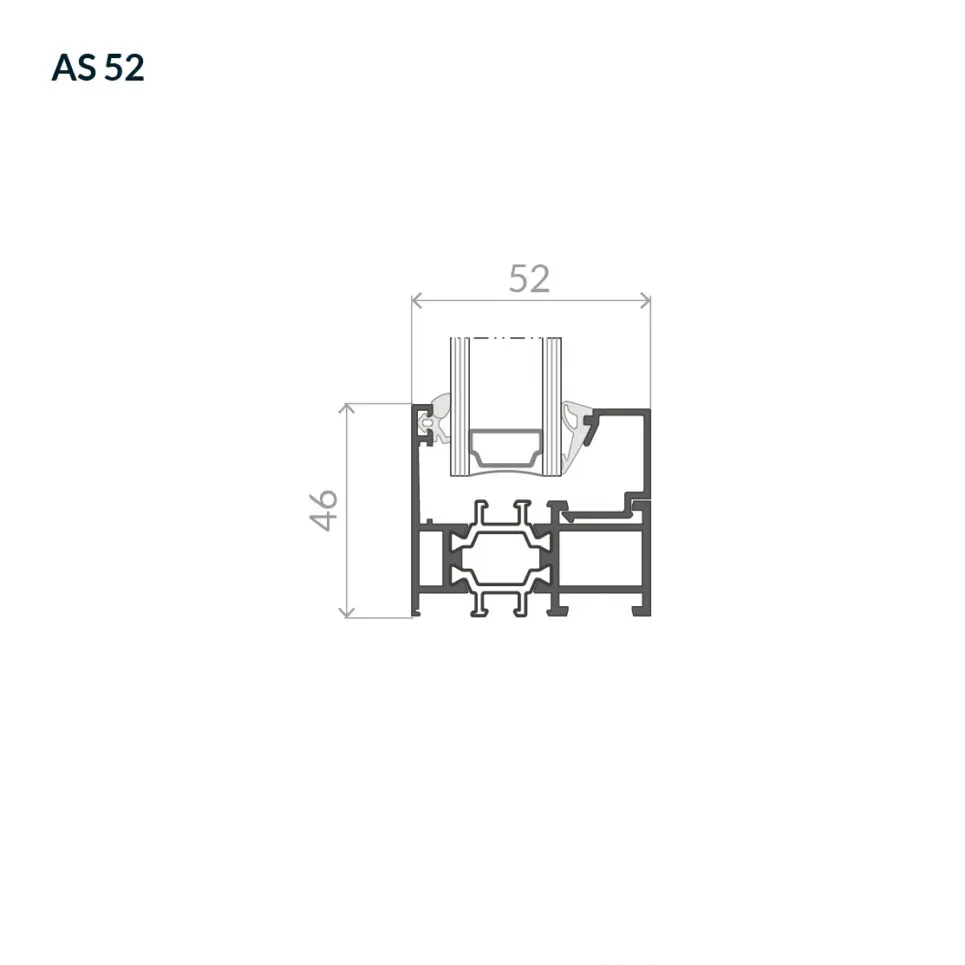

Przekrój przez kwaterę stałą

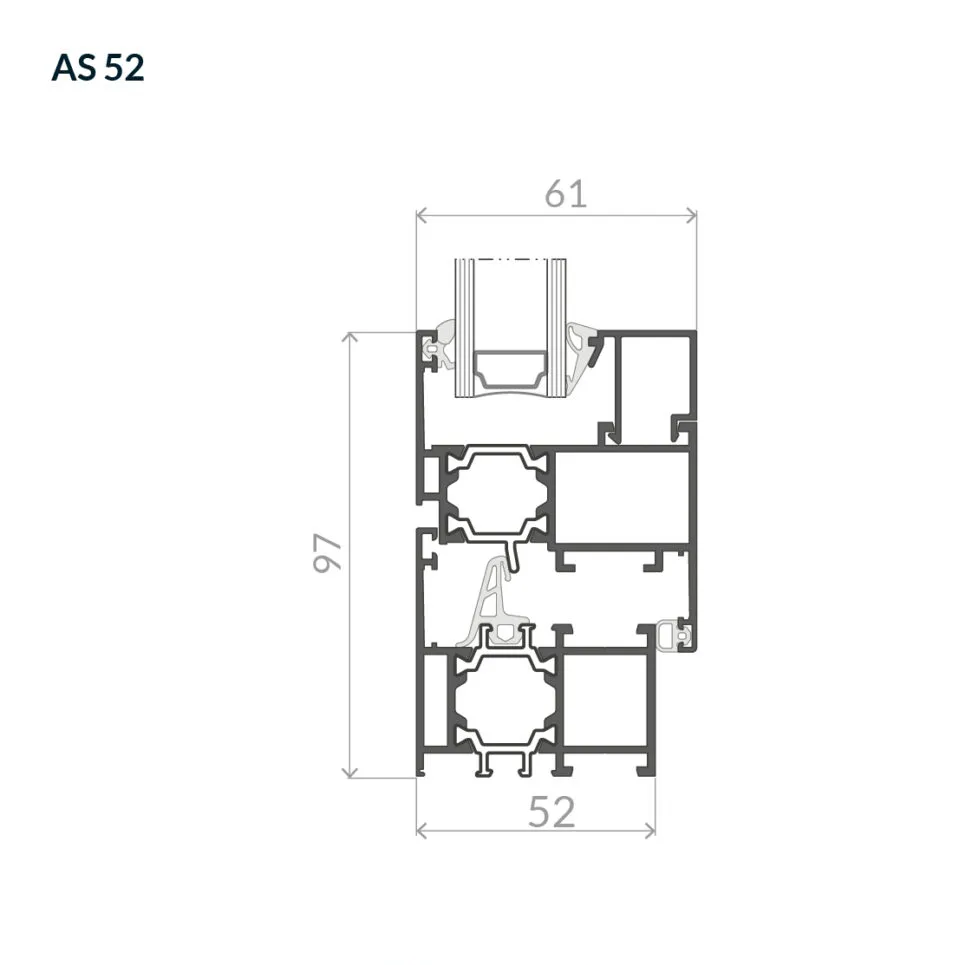

Przekrój przez okno otwierane

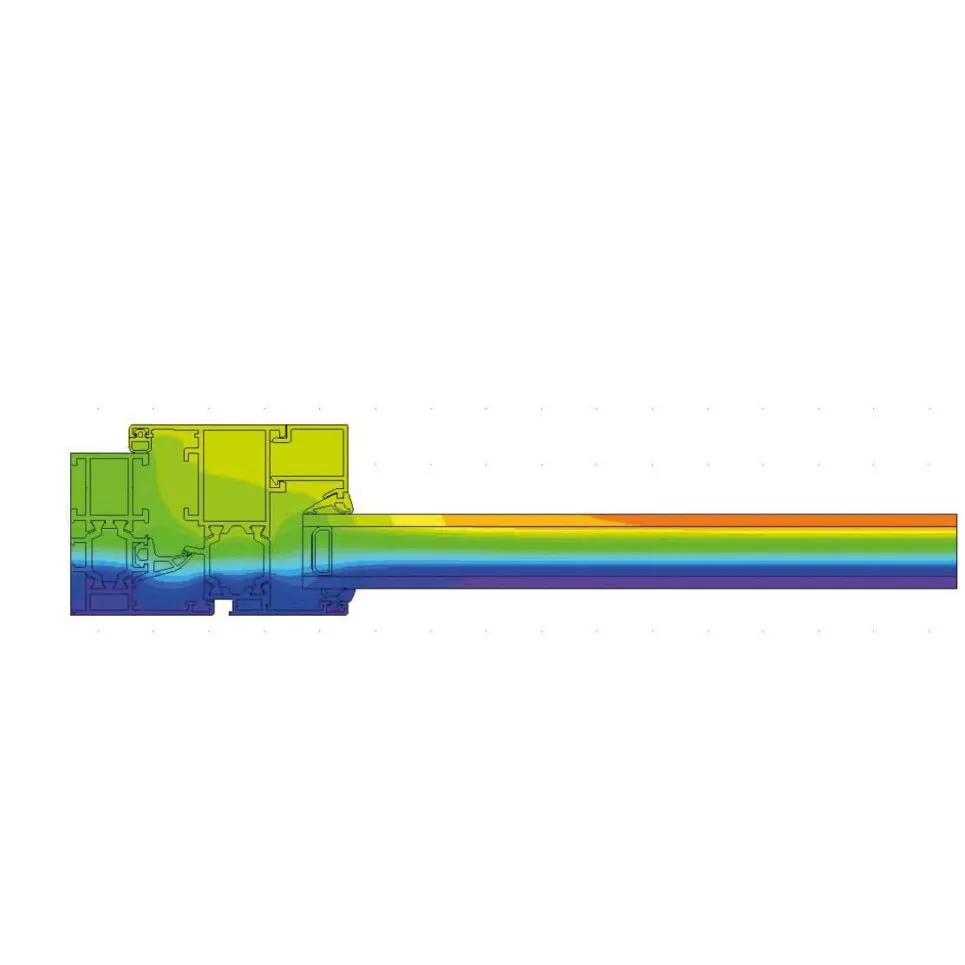

Rozkład temperatur – AS 52
Okna Aluminiowe

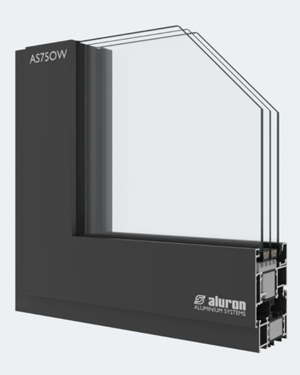

Niezwykła szczelność konstrukcji na bazie AS 75OW wiąże się między innymi z faktem, iż parcie wiatru dociska skrzydło do ościeżnicy.
Kierunek otwierania skrzydła na zewnątrz, bardzo dobry poziom izolacyjności termicznej, oraz doskonałe parametry szczelnościowe sprawiają, że tego typu konstrukcje są poszukiwane na wymagających rynkach Wielkiej Brytanii, krajów skandynawskich i innych regionów narażonych m.in. na podmuchy silnego wiatru.

System okien otwieranych na zewnątrz

Charakterystyka systemu
- Maksymalna wysokość skrzydła 2000 mm
- Maksymalna szerokość skrzydła 1600 mm
- Maksymalna masa skrzydła 180 kg
- Głębokość zabudowy 75 mm
- Zakres szklenia 16-67 mm
- Minimalna widoczna szerokość ramy 33 mm
- Min. widoczna szerokość skrzydła 72 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,81 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność klasa E1050
- Odporność na obciążenie wiatrem klasa C5
Rysunki techniczne
AS 75OW

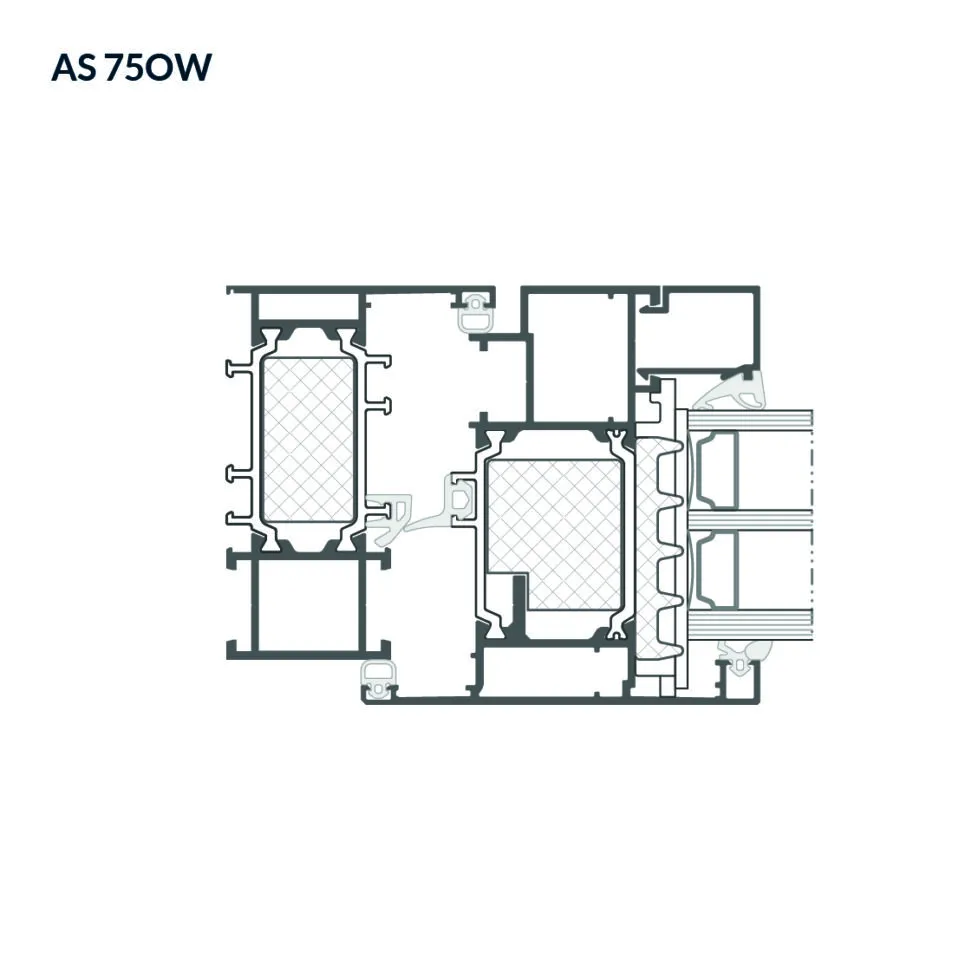

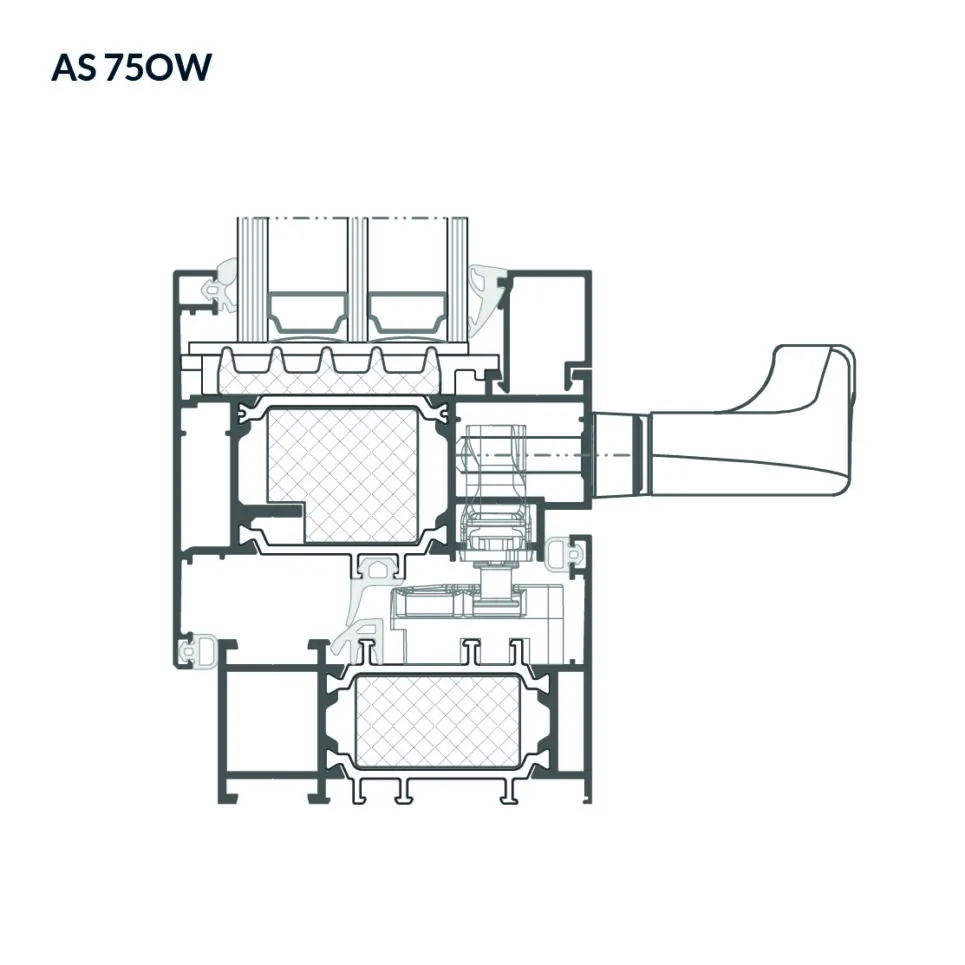

Przekrój przez okno otwierane na zewnątrz

Przekrój przez okno otwierane na zewnątrz

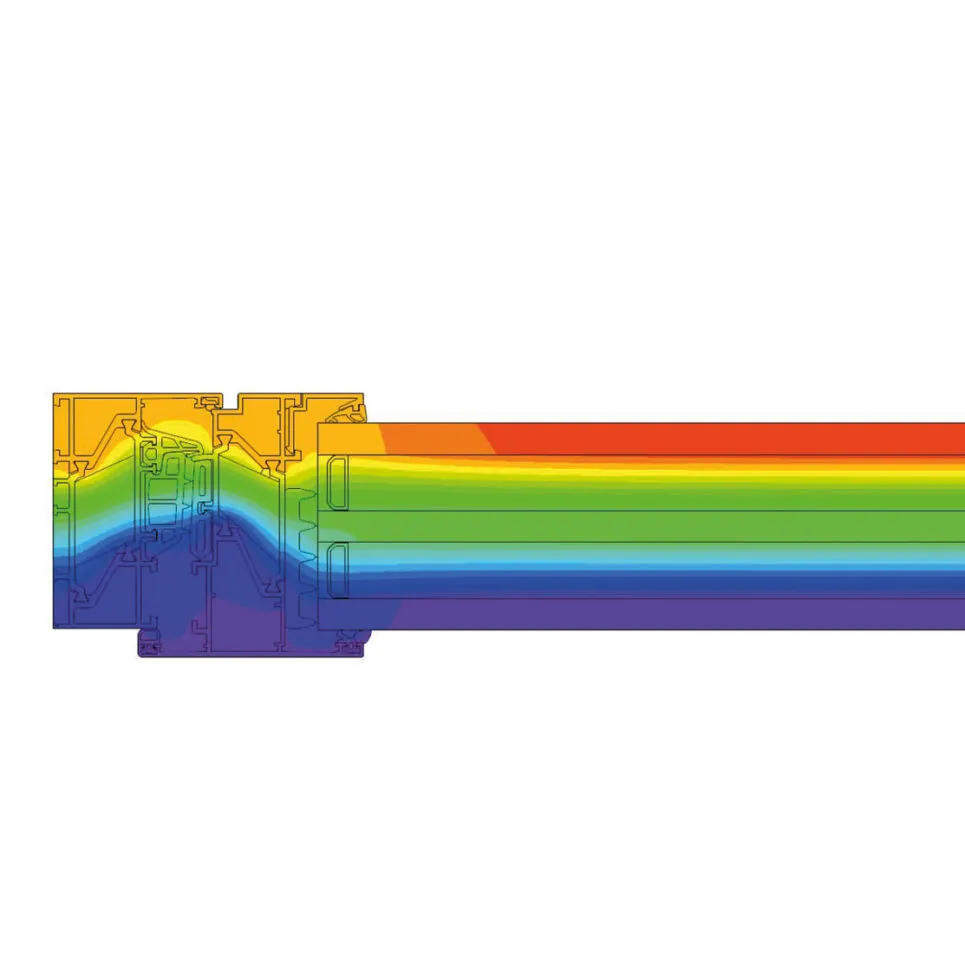

Rozkład temperatur
System drzwi podnoszono-przesuwnych
W zależności od wymagań projektu konstrukcja systemu przewiduje możliwość zastosowania jednego z dwóch rodzajów ościeżnicy: HI lub ECO.
Wariant HI posiada dwie linie izolacji termicznej dzięki zastosowaniu dwóch przekładek termicznych. Ościeżnica ECO to opcja ekonomiczna wyposażona w jedną linię przekładek umiejscowionych na środku. System AS 86 Slide dostępny jest we wszystkich schematach zabudowy.

System drzwi podnoszono-przesuwnych

Charakterystyka systemu
- Max. wysokość konstrukcji 2700 mm
- Max. szerokość skrzydła 2500 mm
- Maksymalna masa skrzydła 200 kg
- Zakres szklenia 20-36 mm
- Głębokość skrzydła 47 mm
- Głębokość konstrukcyjna wariantu 2-jezdniowego 110 mm
- Głębokość konstrukcyjna wariantu 3-jezdniowego 174 mm
Wybrane parametry systemu
- Izolacyjność termiczna Ud konstrukcji (2000 mm x 2000 mm) od 1,8 W/m2K
- Przepuszczalność powietrza klasa 3
- Wodoszczelność klasa 7A
- Odporność na obciążenie wiatrem klasa C3
Rysunki techniczne

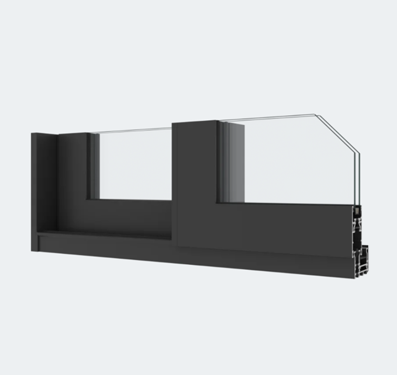

AS 86 Slide

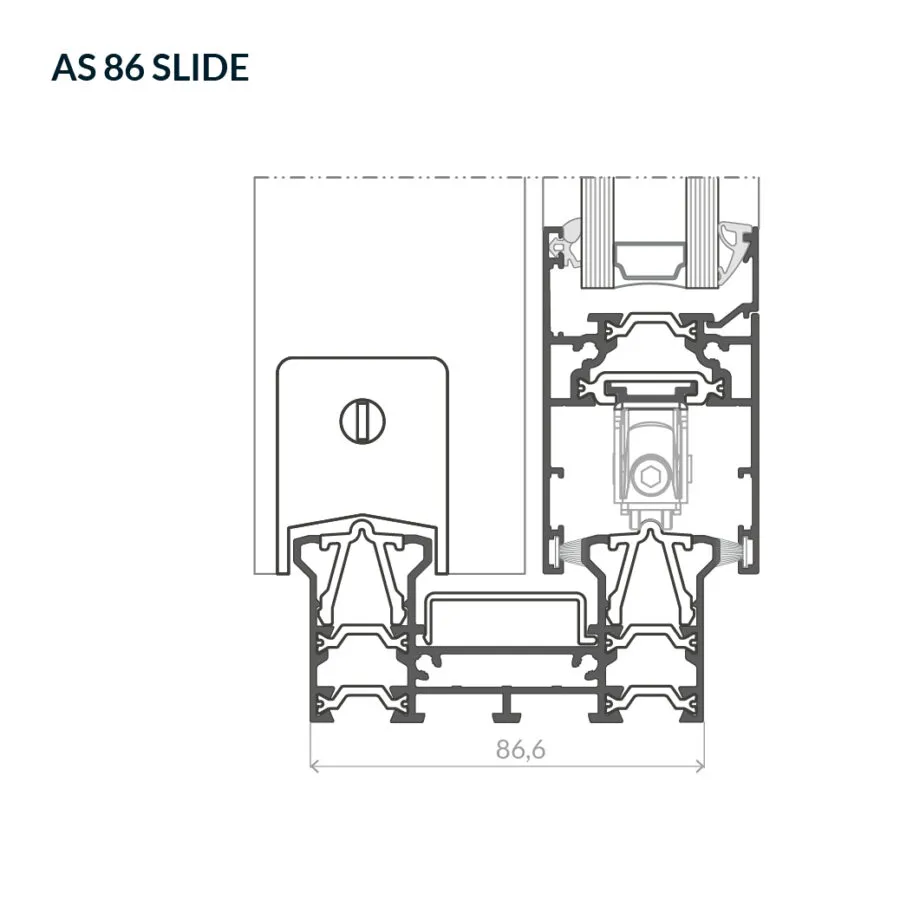

Przekrój dolny przez pole ruchome

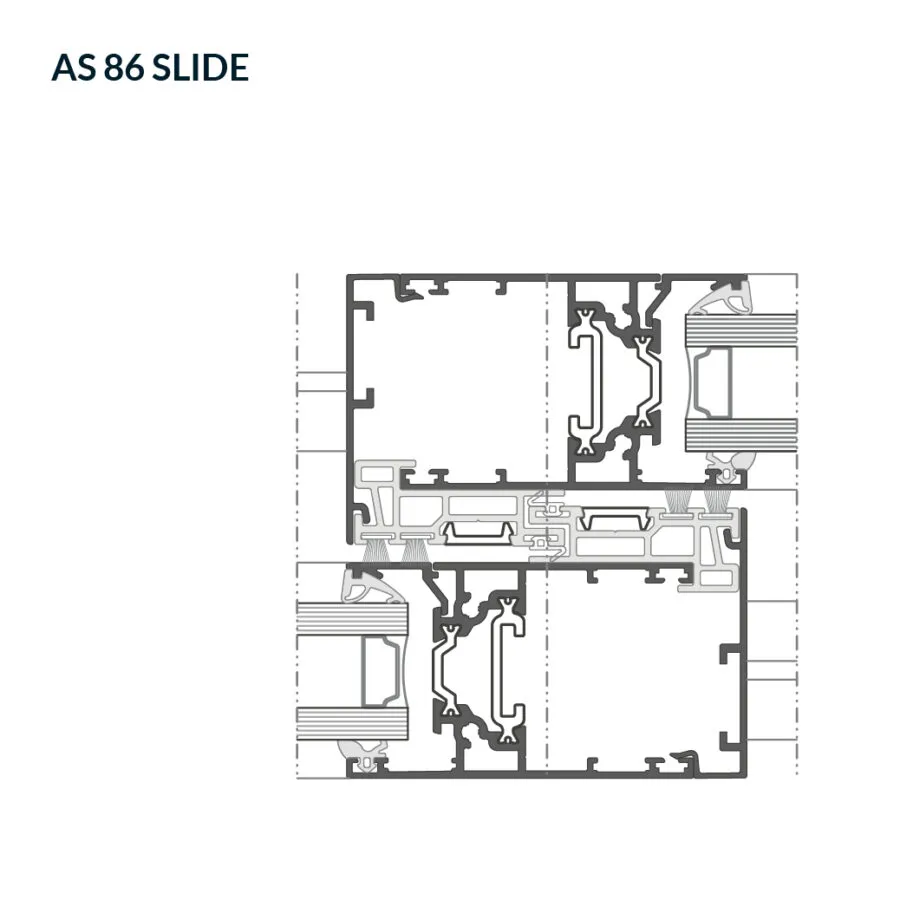

Przekrój przez słupek

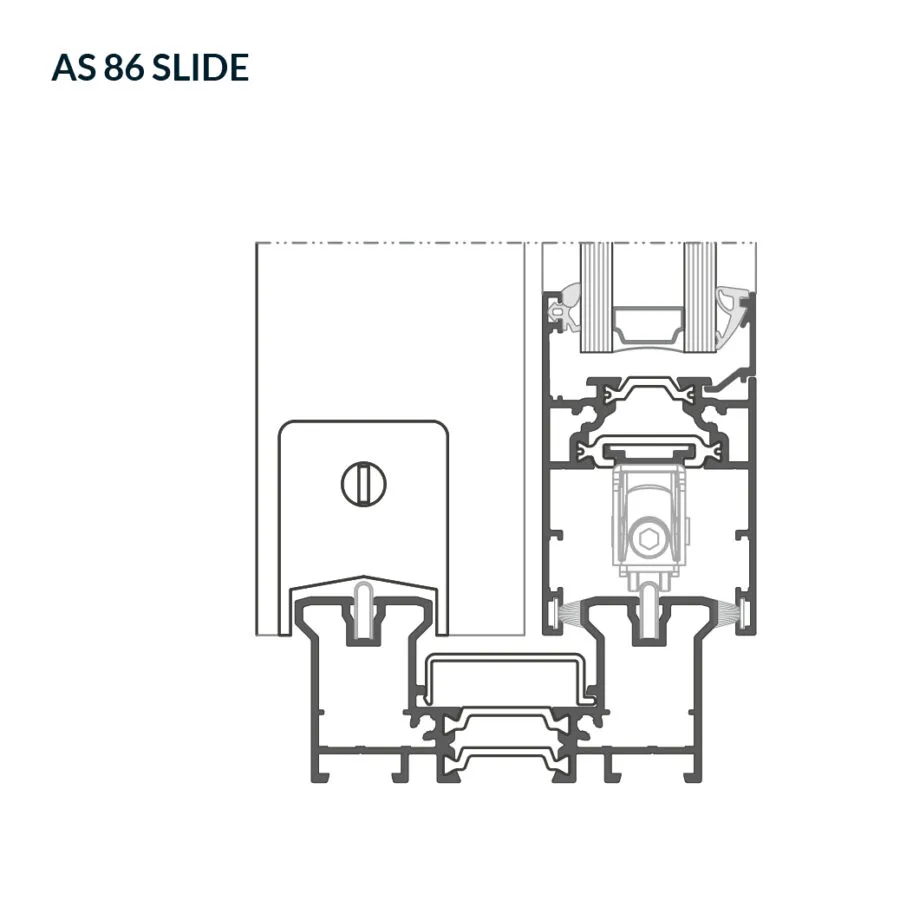

Przekrój dolny pole ruchome

Przekrój boczny

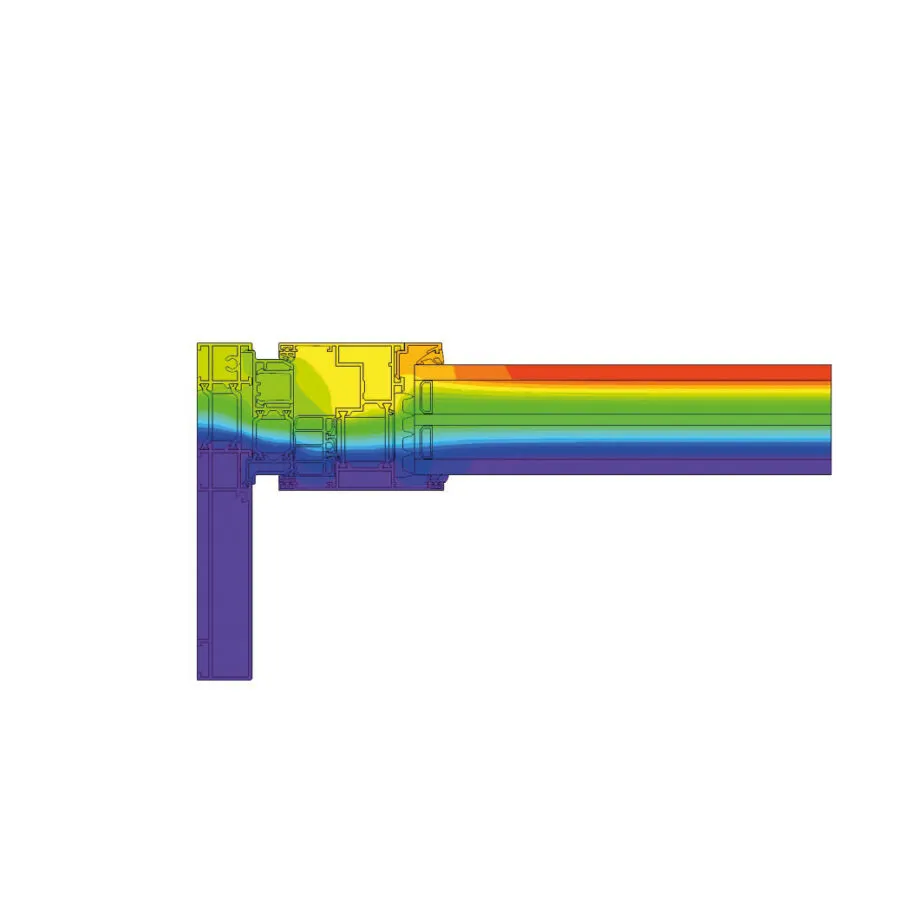

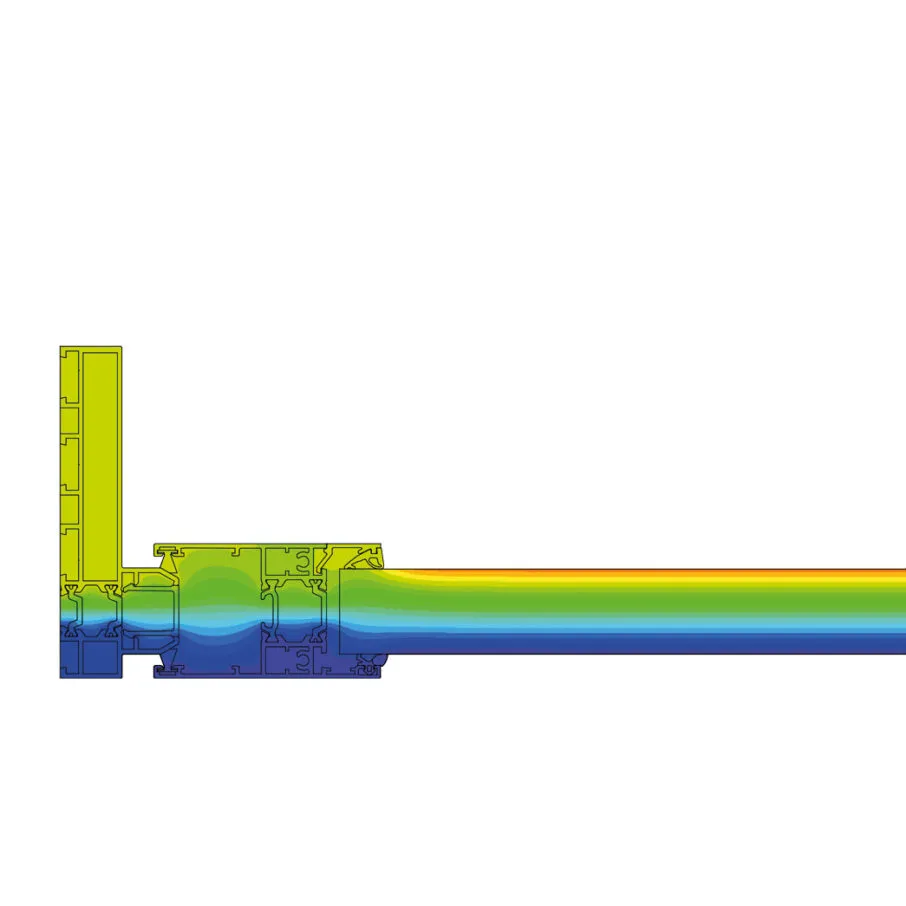

Rozkład temperatur
System drzwi podnoszono-przesuwnych

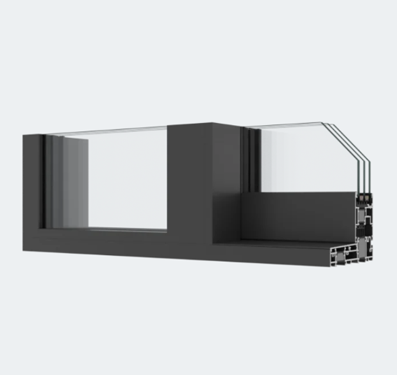

Ze względu na szereg zastosowanych udogodnień AS 178HS MODERN zapewnia szybką i łatwą prefabrykację oraz montaż.
Konstruktorzy zmniejszyli ilość elementów potrzebnych do wykonania konstrukcji. Wprowadzenie ciętych pod kątem 90 stopni profili ościeżnicy, łączonych za pomocą wkrętów, umożliwia transport ościeżnicy w częściach i złożenie konstrukcji na miejscu budowy. Rozwiązanie dostępne jest w modnym, bezprogowym wariancie szczelinowym.

System drzwi podnoszono-przesuwnych

Charakterystyka systemu
- Maksymalna wysokość skrzydła 3300 mm
- Maksymalna szerokość skrzydła 3300 mm
- Maksymalna masa skrzydła 600 kg
- Wąski słupek 25 mm, 50 mm
- Maksymalna grubość pakietu szybowego 59 mm
- Głębokość skrzydła 78 mm
- Szerokość widocznej szczeliny w rozwiązaniu szczelinowym 9 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,7 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność 750 Pa
- Odporność na obciążenie wiatrem klasa C3
Rysunki techniczne

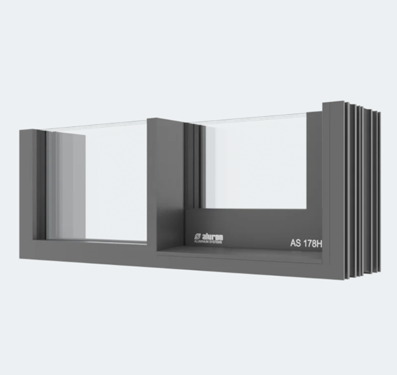

AS 178HS Modern

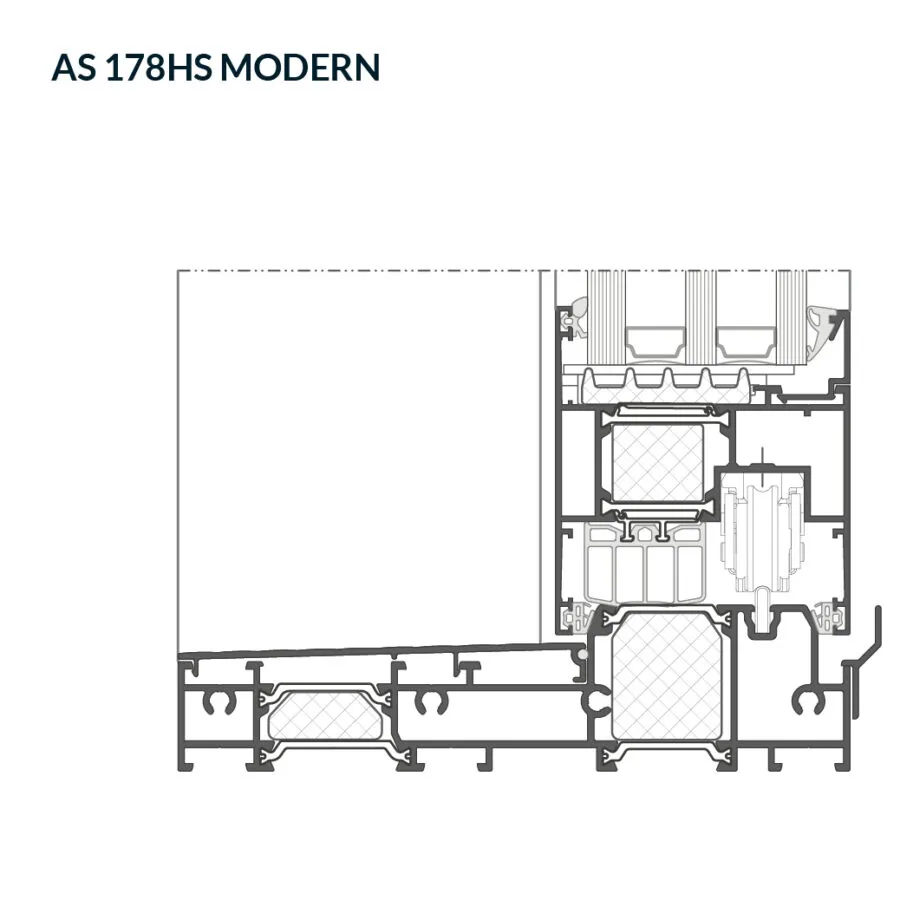

Przekrój przez drzwi przesuwne na poziomie posadzki

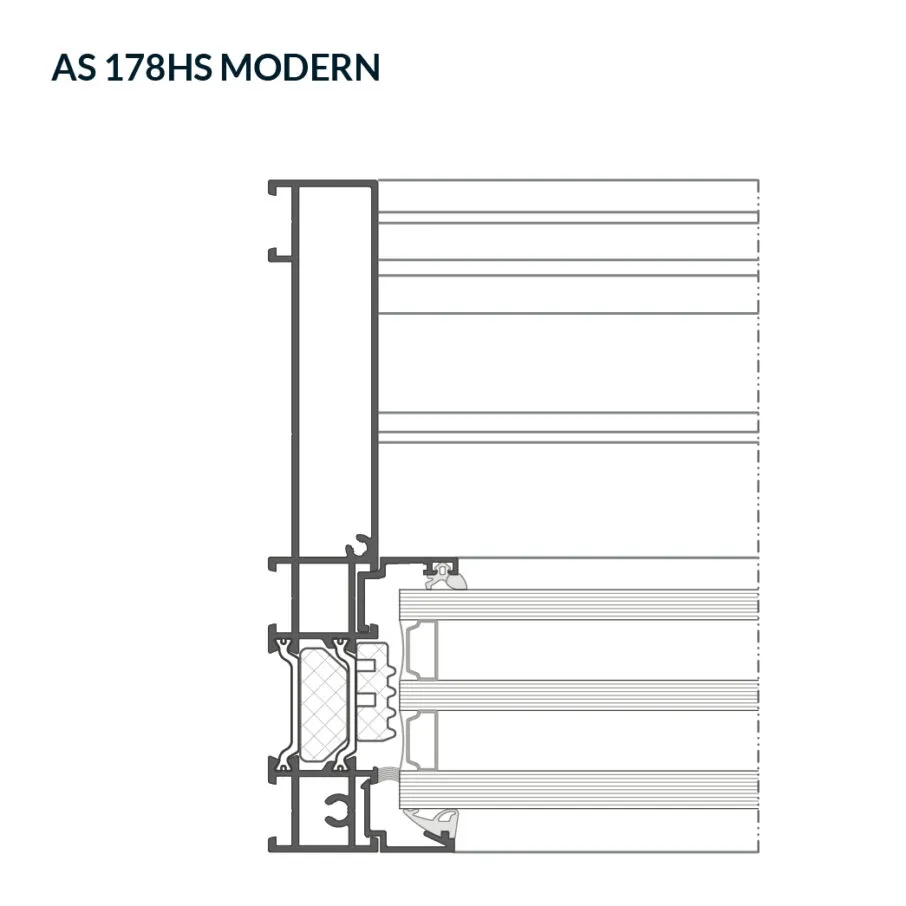

Przekrój boczny przez drzwi przesuwne

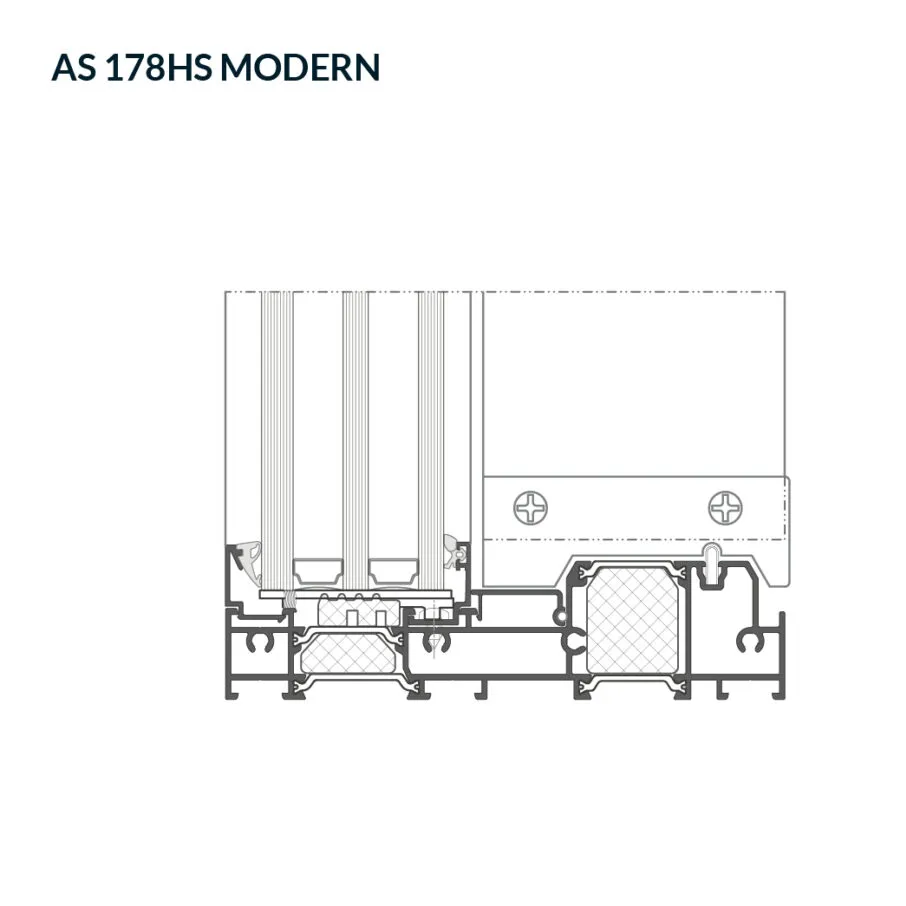

Przekrój dolny przez pole stałe

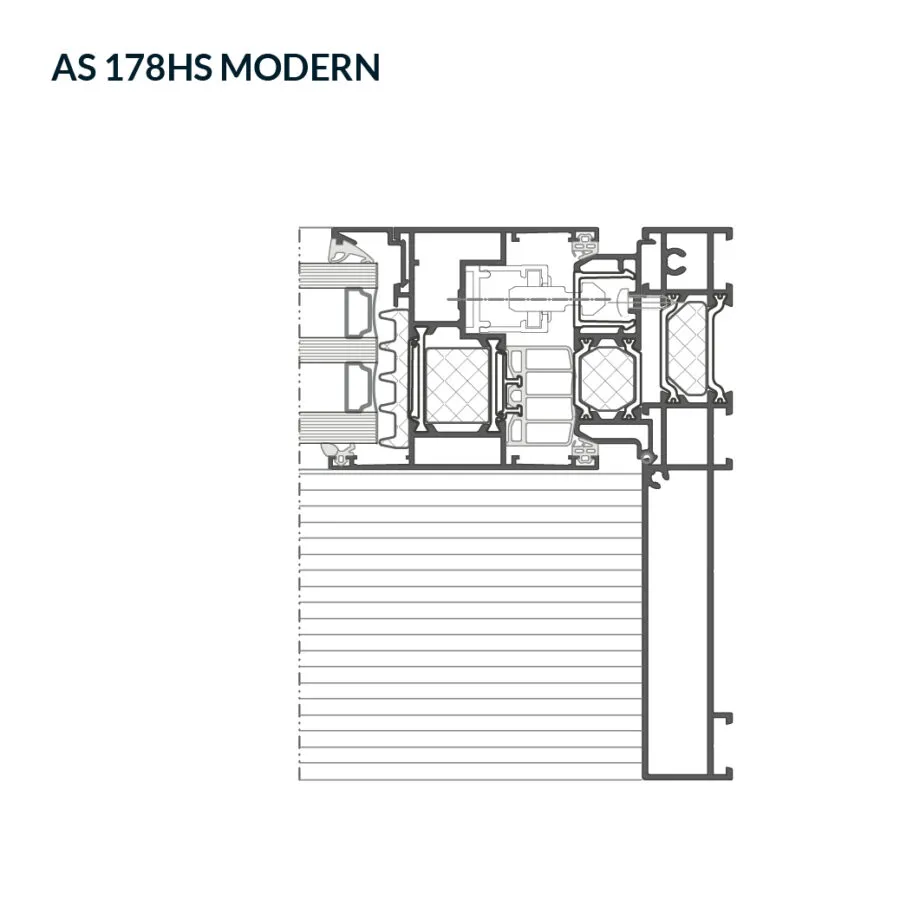

Przekrój boczny

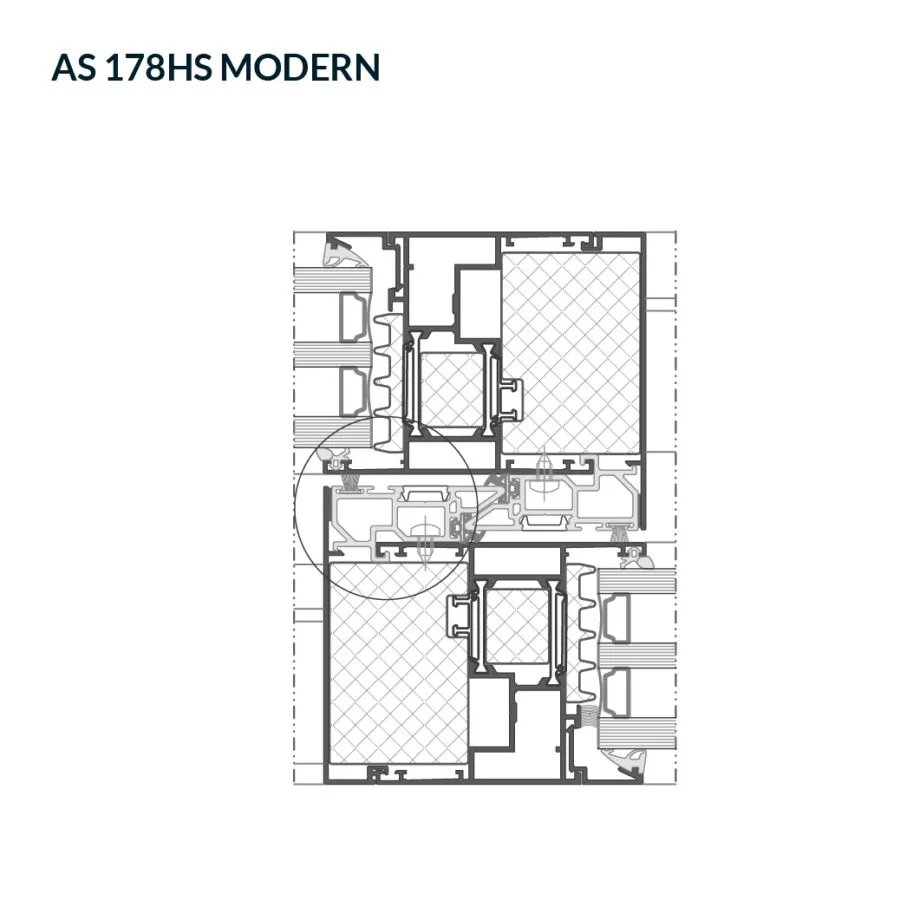

Przekrój przez słupek

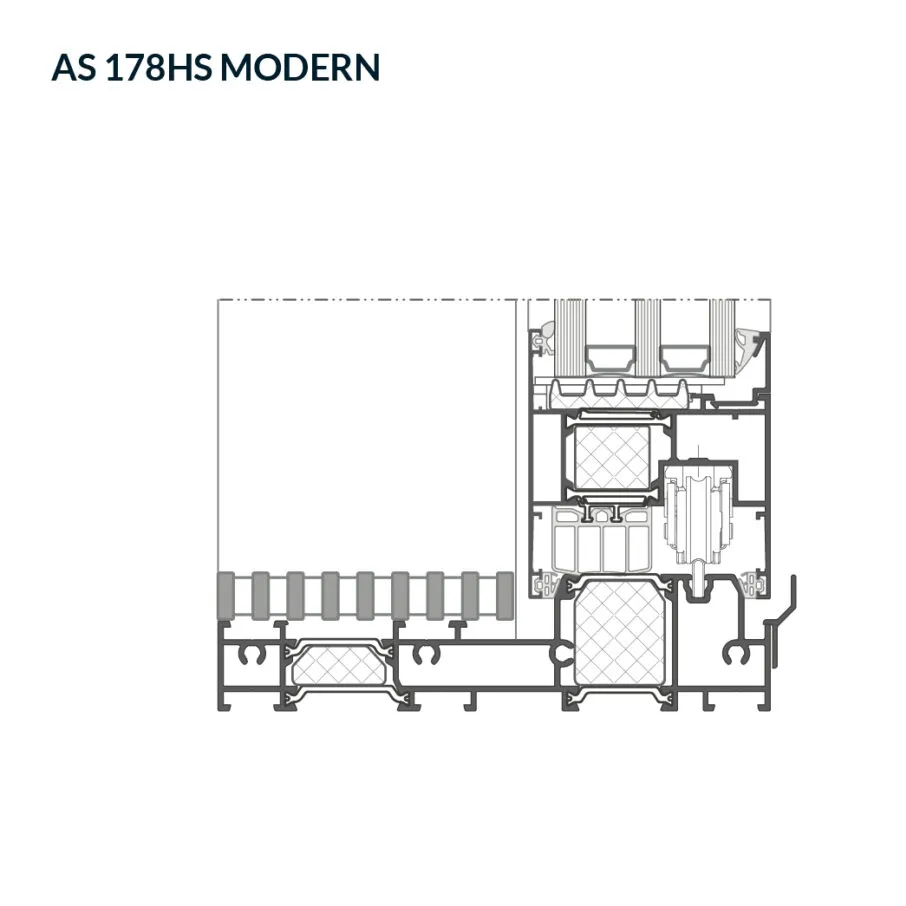

Przekrój dolny przez pole ruchome

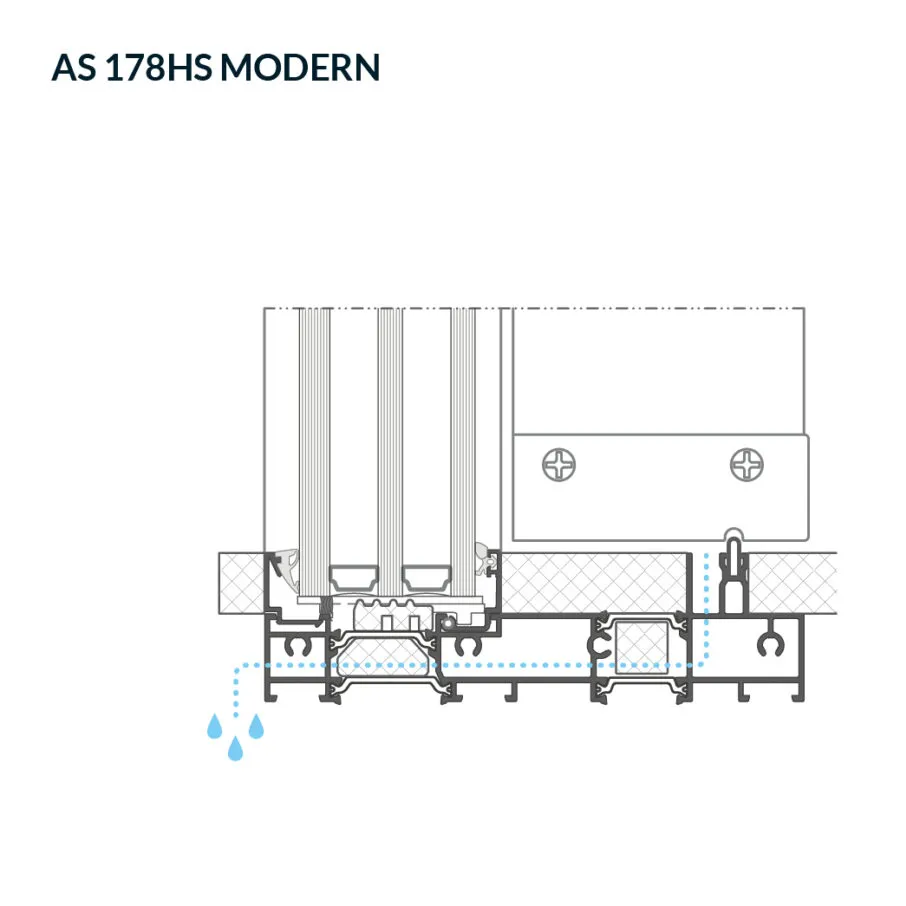

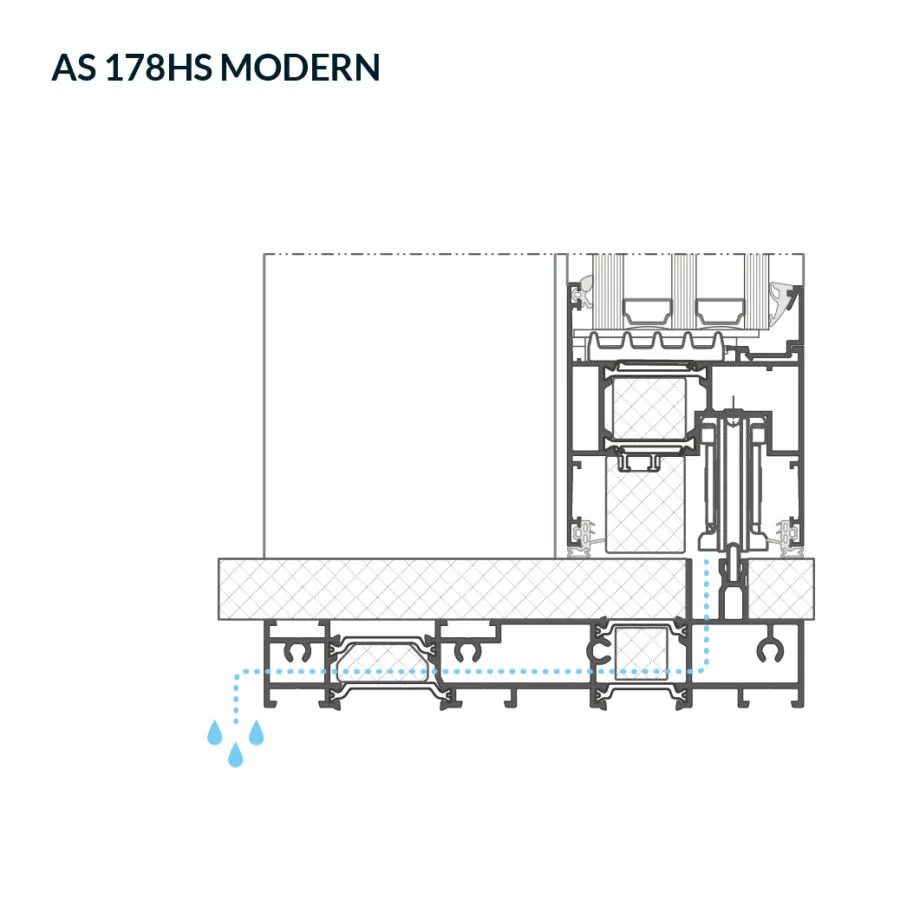

Zabudowa szczelinowa

Zabudowa szczelinowa

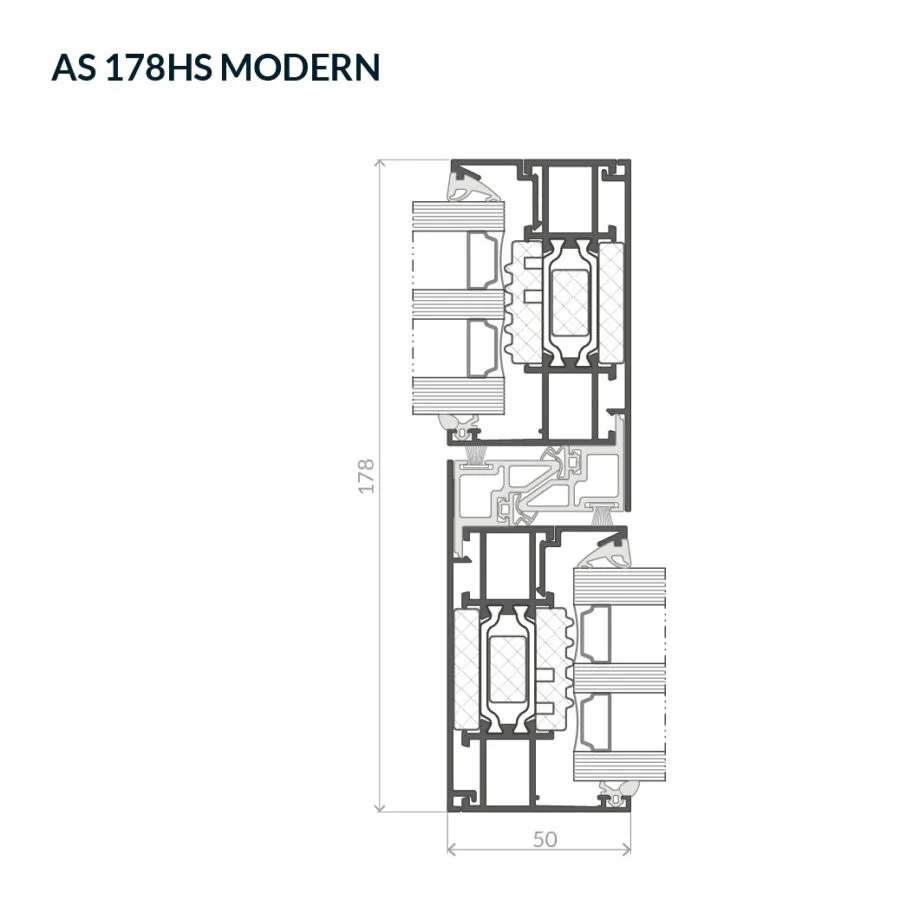

Przekrój przez słupek – 50 mm

Rozkład temperatur
System drzwi podnoszono-przesuwnych
Służy do konstruowania wielkogabarytowych drzwi podnoszono-przesuwnych wyposażonych w najwęższy dostępny na rynku słupek środkowy wynoszący zaledwie 25 mm.
Wariant ULTRA systemu AS 178HS PRO SLIM jest rozwiązaniem idealnym dla klientów oczekujących wyjątkowego, minimalistycznego designu w ekonomicznym wydaniu. System wyróżnia się wszechstronnością oraz wysoką jakością wykonania dzięki zastosowaniu szczelnej listwy labiryntowej, nowoczesnych uszczelek z TPE oraz technologii ANTY-BI-METAL, zapobiegającej odkształcaniu drzwi na skutek znacznych różnic temperatur.

System drzwi podnoszono-przesuwnych

Charakterystyka systemu
- Maksymalna wysokość skrzydła 3300 mm
- Maksymalna szerokość skrzydła 3300 mm
- Maksymalna masa skrzydła 600 kg
- Minimalna widoczna szerokość ramy 37 mm
- Wąski słupek 25 mm
- Maksymalna grubość pakietu szybowego 59 mm
- Głębokość skrzydła 78 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,7 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność klasa 8A
- Odporność na obciążenie wiatrem klasa C3/B3
Rysunki techniczne

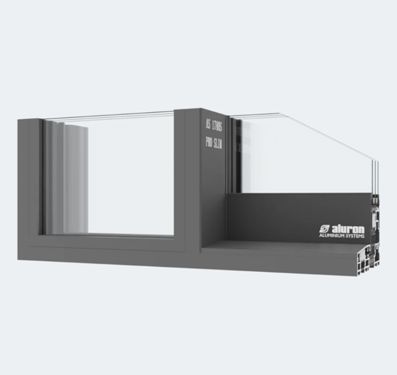

AS 178HS PRO SLIM wariant ULTRA

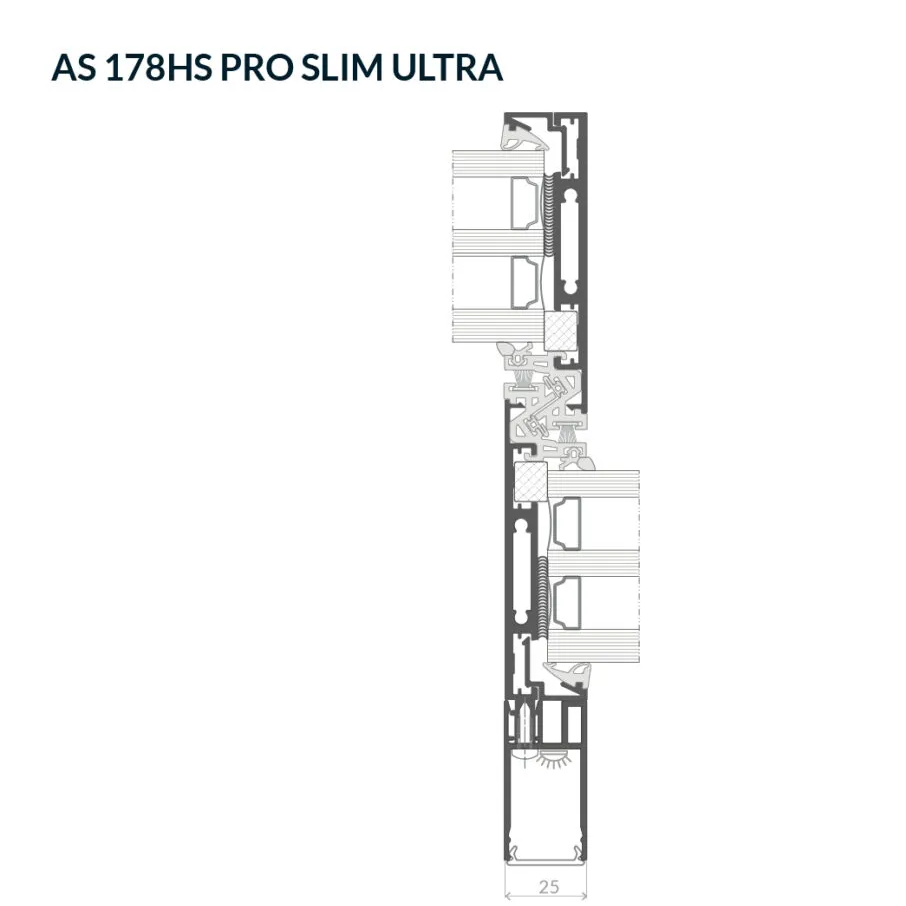

Słupek środkowy z podświetleniem LED

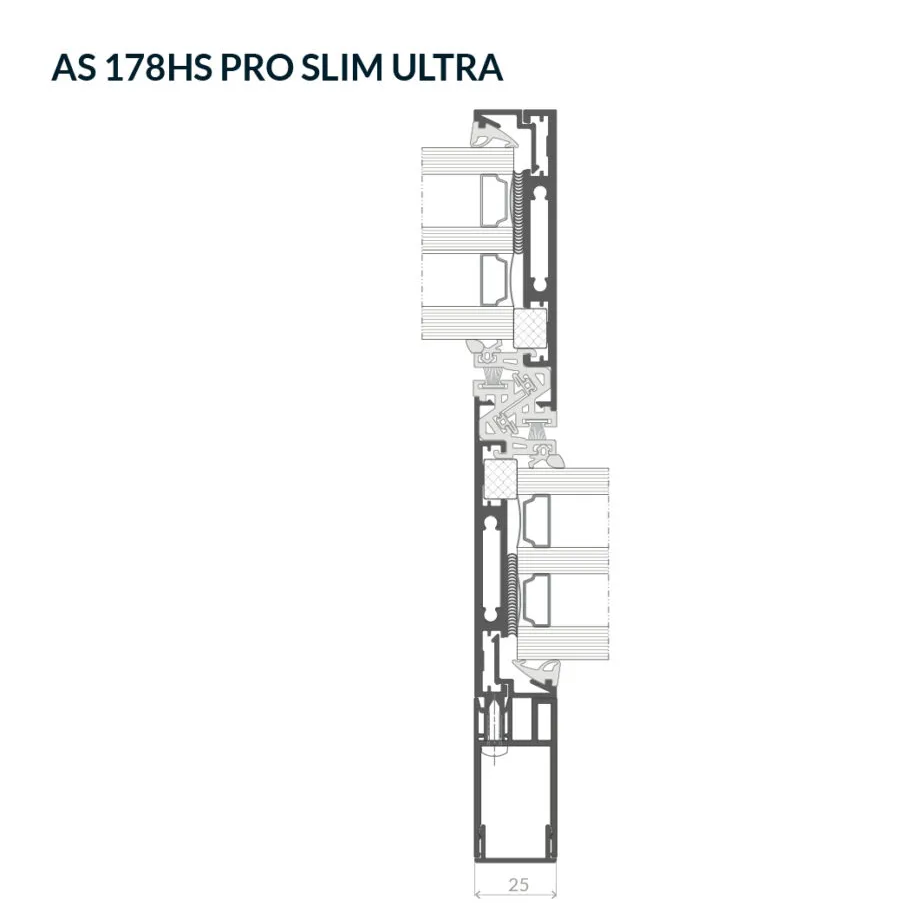

Słupek środkowy z puszką statyczną

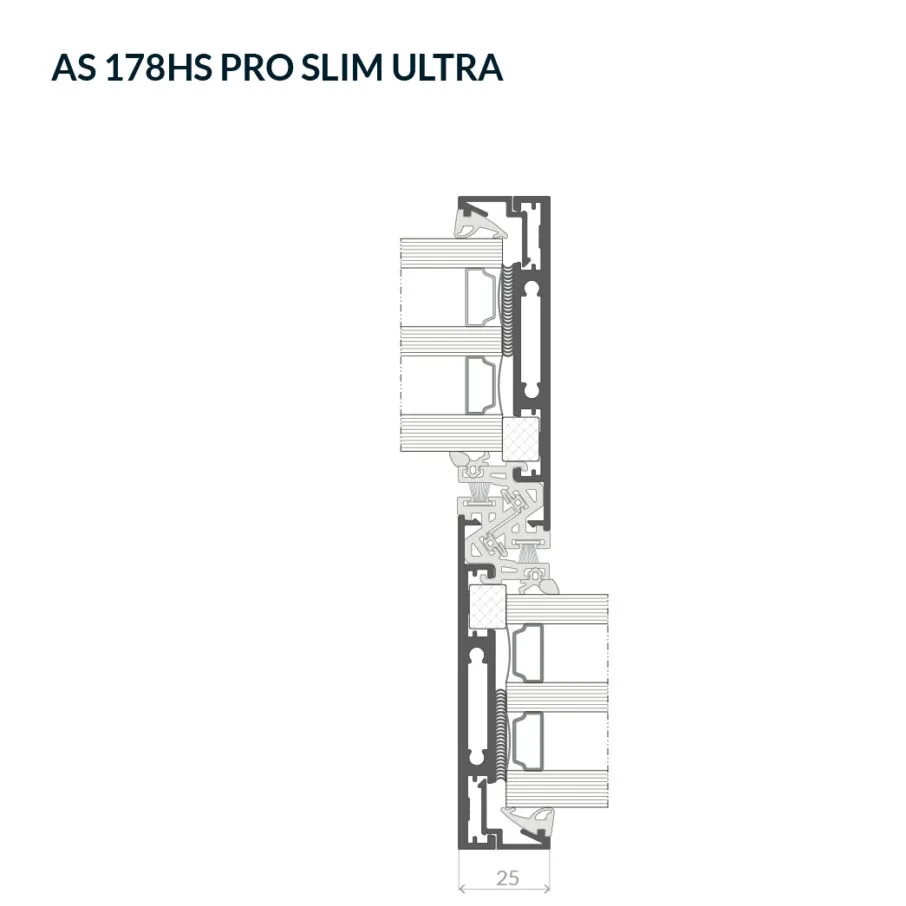

Słupek środkowy – wersja podstawowa
System drzwi podnoszono-przesuwnych
System dostępny jest we wszystkich schematach zabudowy. Stosowana w standardzie technologia ANTY-BI-METAL zapewnia trwałość i prawidłowe funkcjonowanie niezależnie od różnic temperatur.
Płaskie zaczepy zasuwnicy drzwiowej gwarantują estetykę i bezpieczeństwo użytkowania. Rozwiązanie stanowi alternatywę dla drogich konstrukcji wąskoprofilowych.

System drzwi podnoszono-przesuwnych

Charakterystyka systemu
- Maksymalna wysokość skrzydła 3300 mm
- Maksymalna szerokość skrzydła 3300 mm
- Maksymalna masa skrzydła 600 kg
- Minimalna widoczna szerokość ramy 37 mm
- Wąski słupek 25 mm, 50 mm
- Maksymalna grubość pakietu szybowego 59 mm
- Głębokość skrzydła 78 mm
Wybrane parametry systemu
- Izolacyjność termiczna Uw od 0,7 W/m2K
- Przepuszczalność powietrza klasa 4
- Wodoszczelność klasa E1200
- Odporność na obciążenie wiatrem klasa C3/B3
- Odporność na włamanie klasa RC2
- Izolacyjność akustyczna 45 (-2;-7) dB
Rysunki techniczne
AS 178HS PRO SLIM

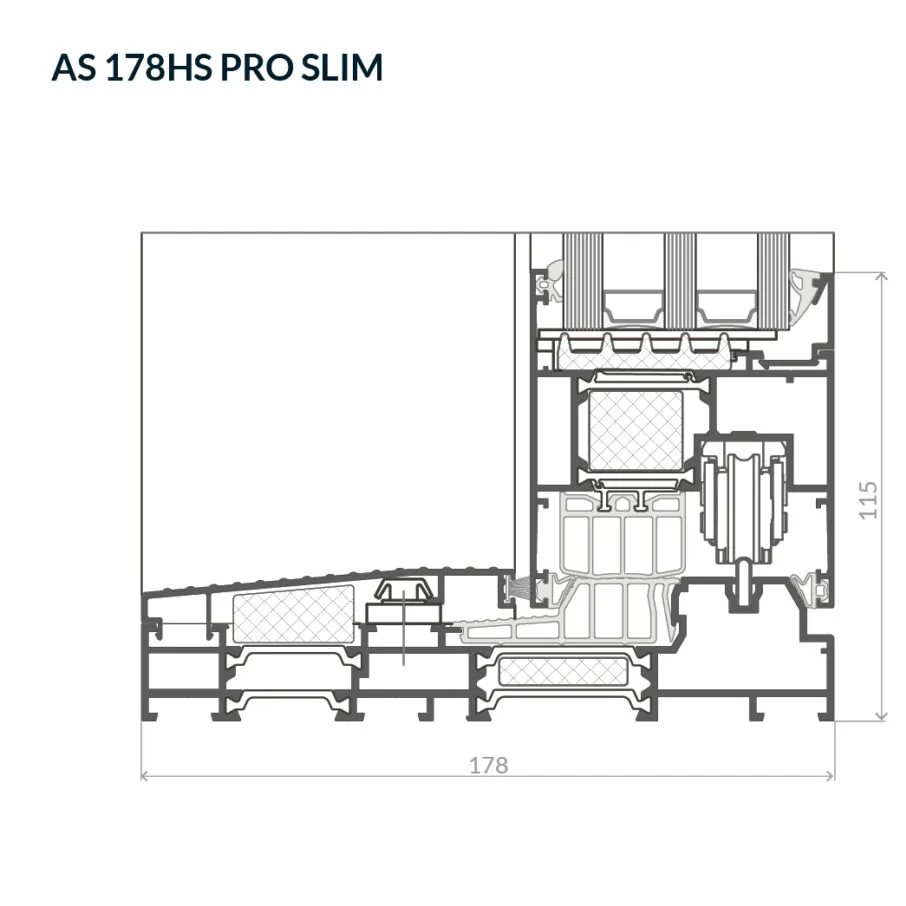

Przekrój przez drzwi przesuwne na poziomie posadzki

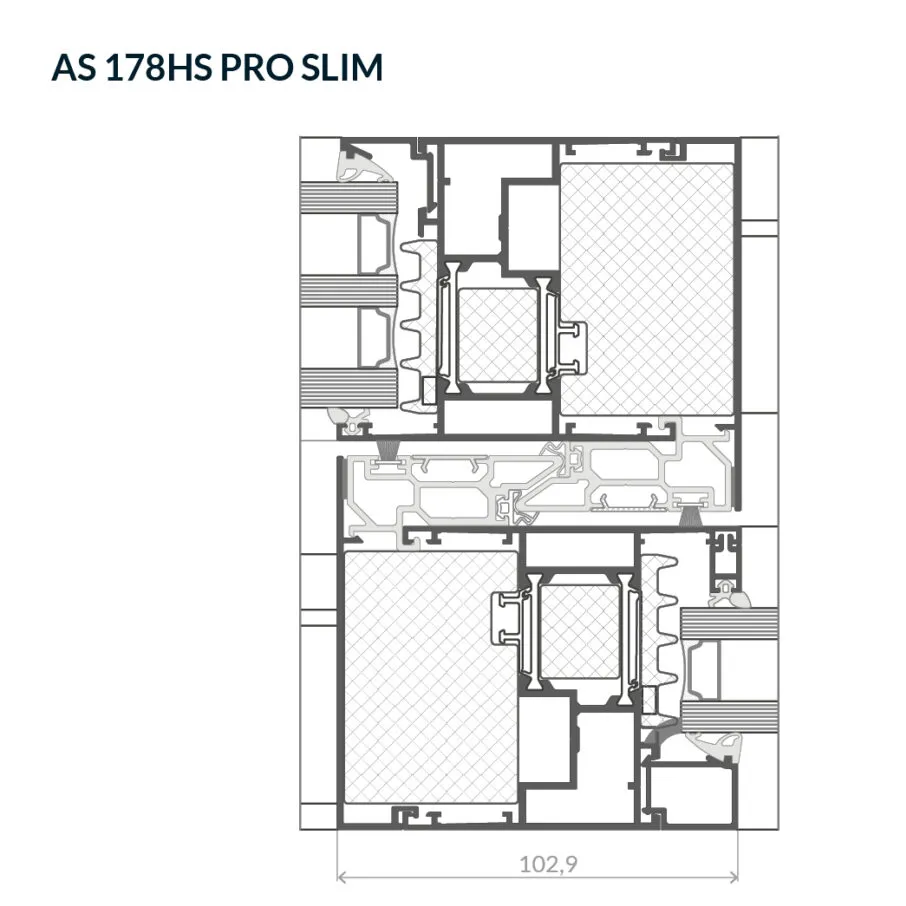

Przekrój przez labirynt środkowy

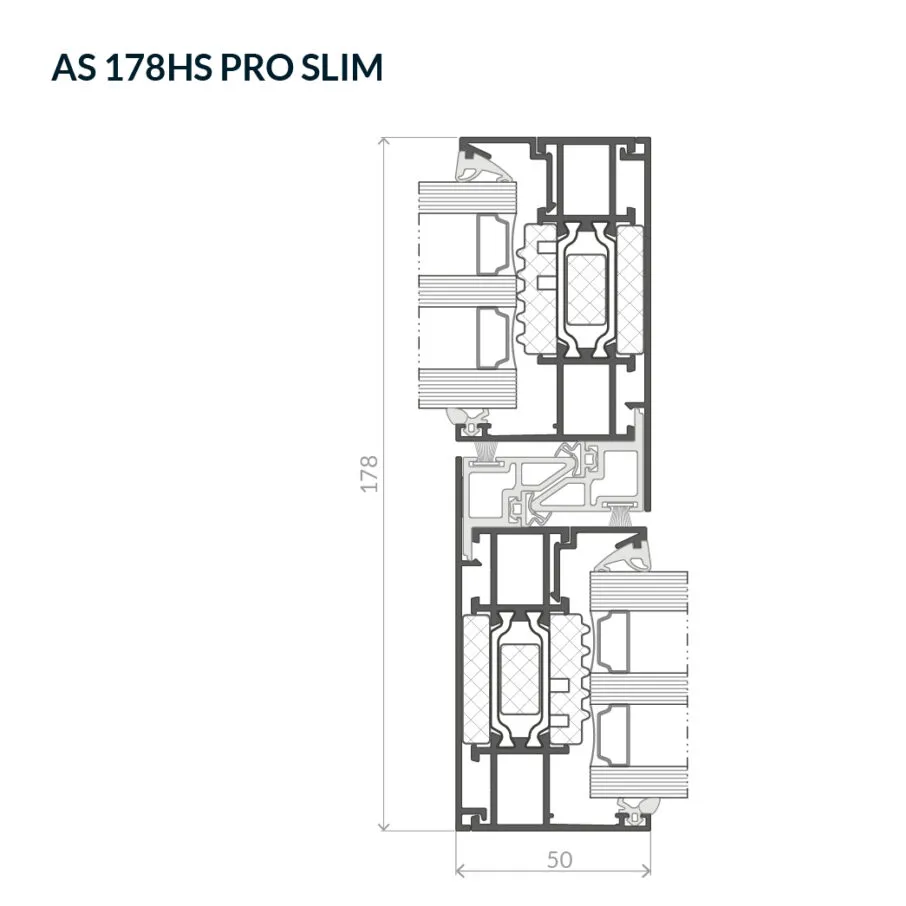

Wariant slim-line – 50 mm

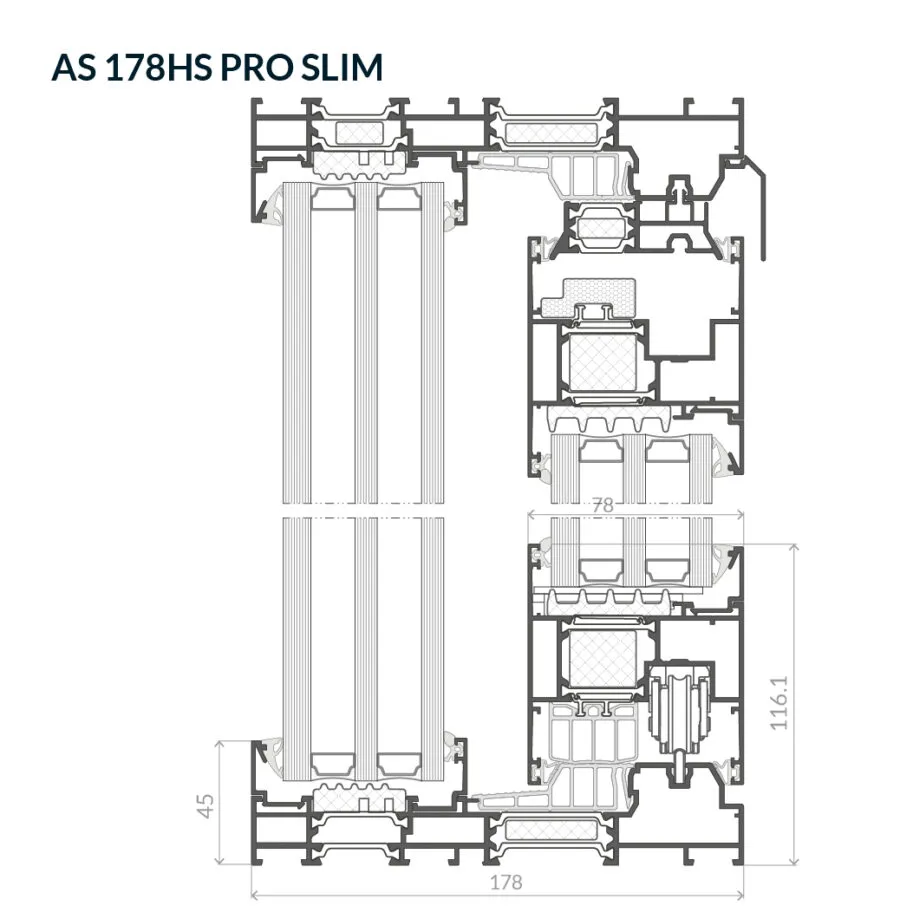

Przekrój pionowy – rama ze szkleniem stałym

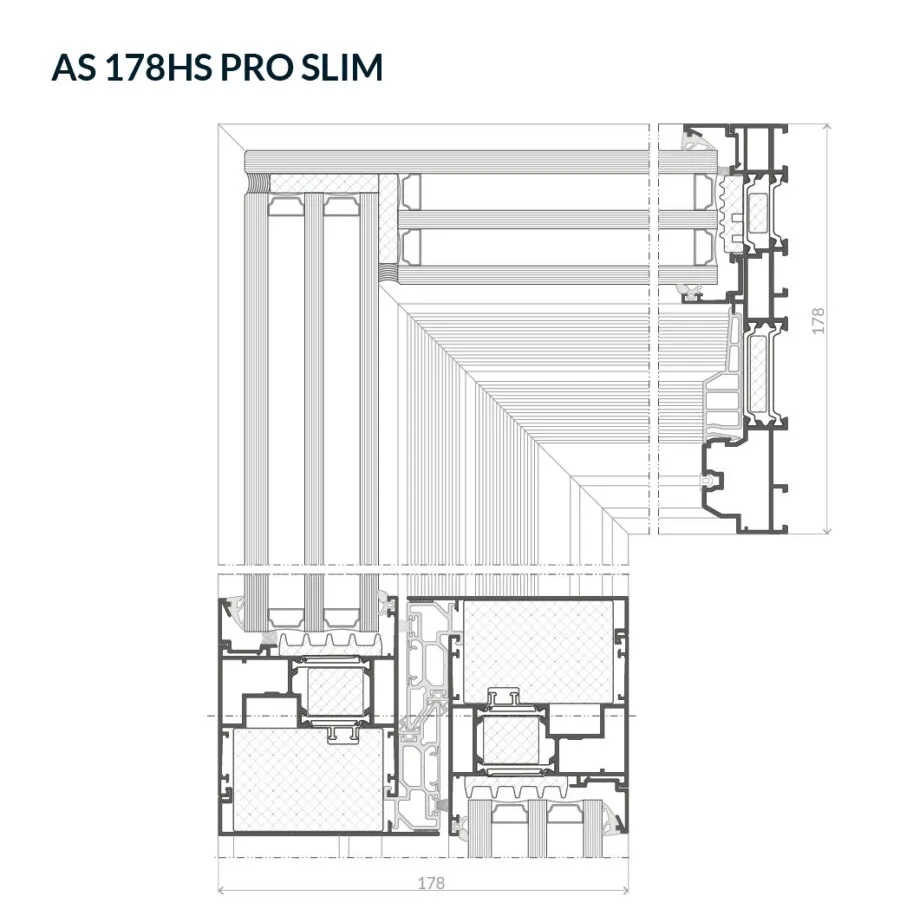

Naroże całoszklane

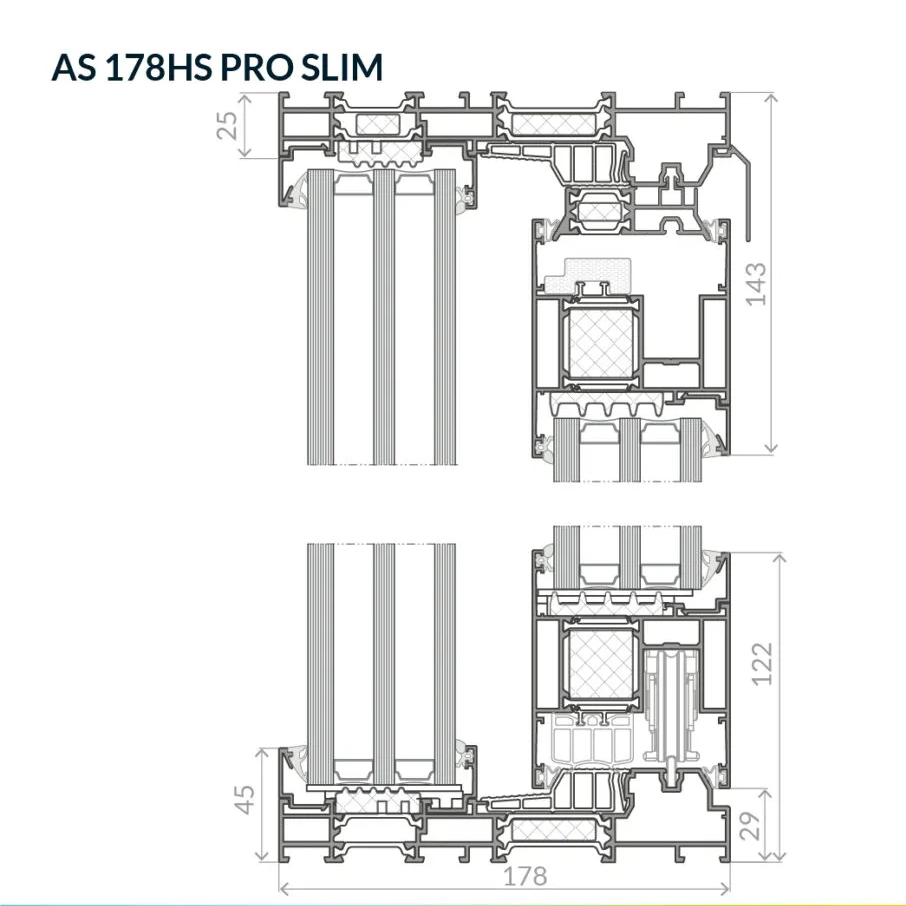

Przekrój pionowy – rama ze szkleniem stałym (rowek okuciowy 42 mm)

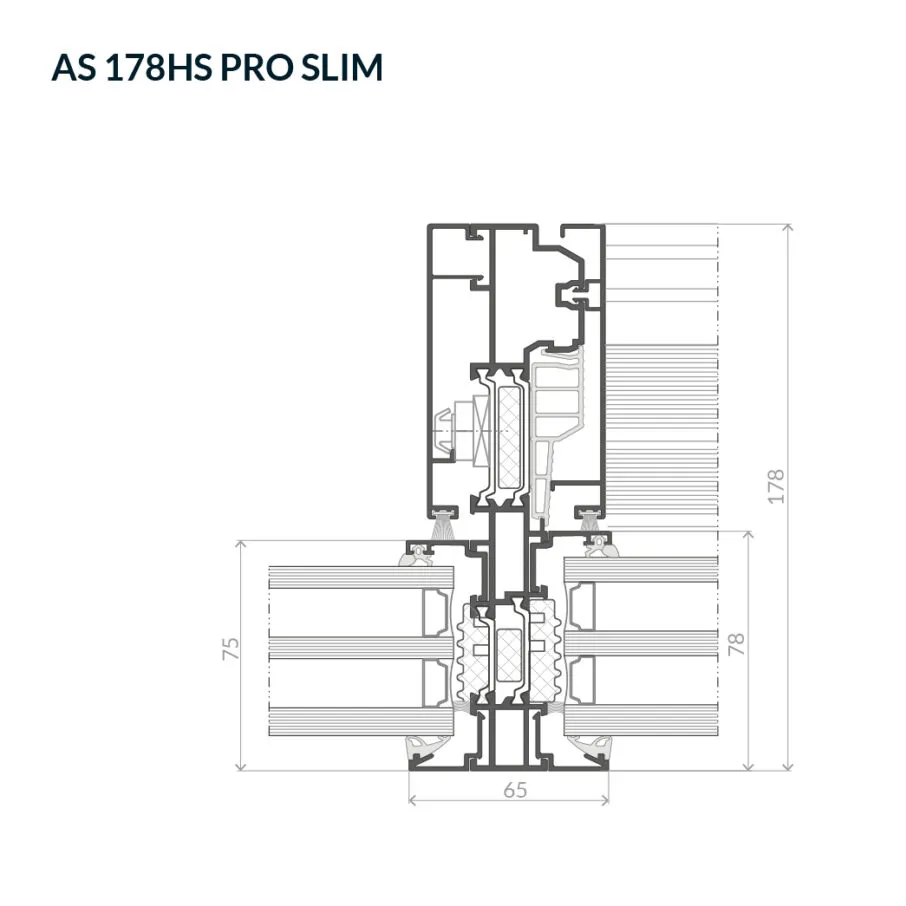

Połączenie AS 75 z AS 178HS

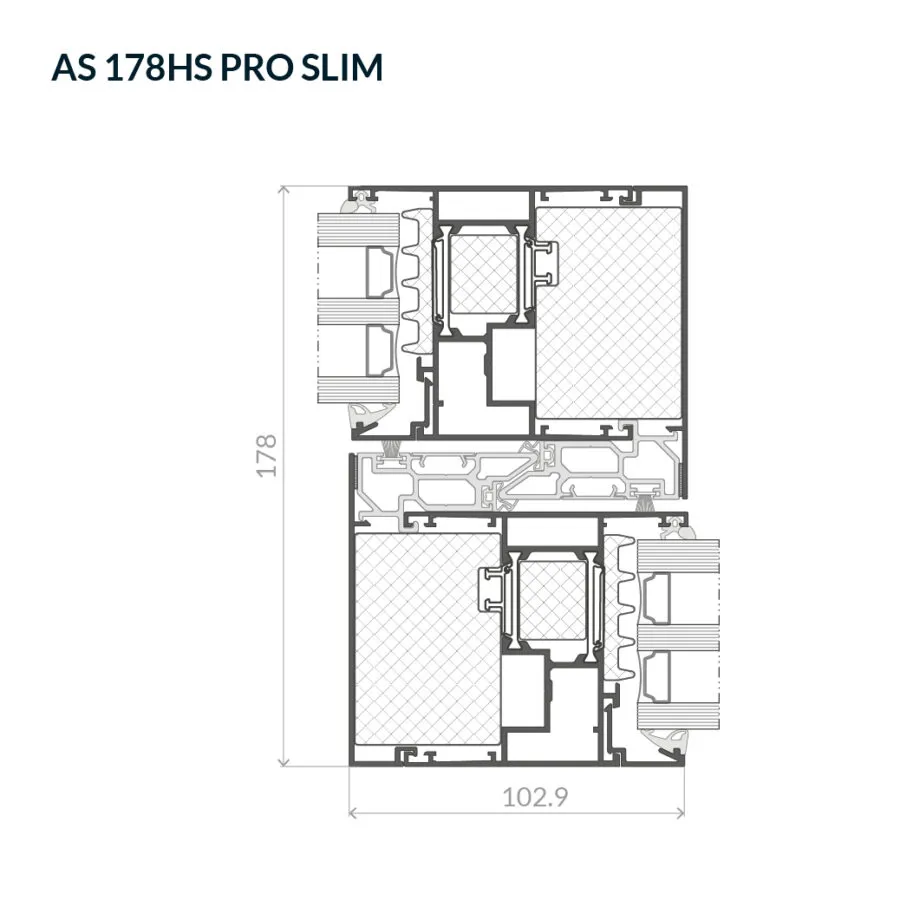

Wariant standardowy

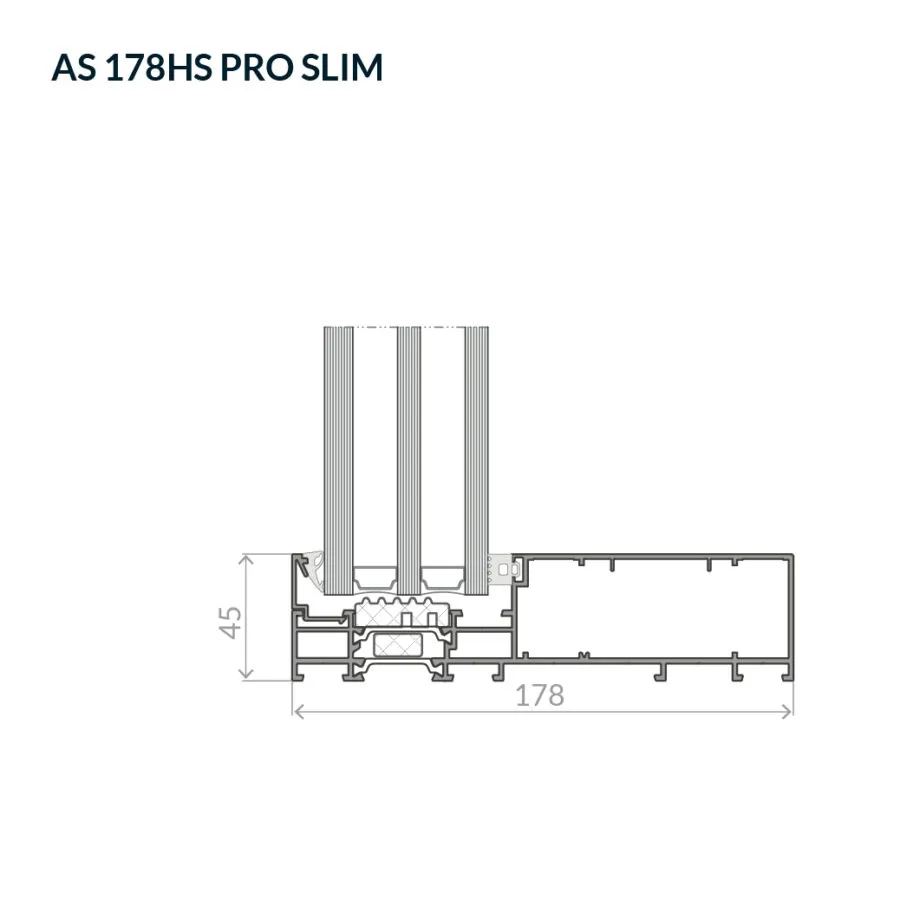

Przekrój przez ramę stałą

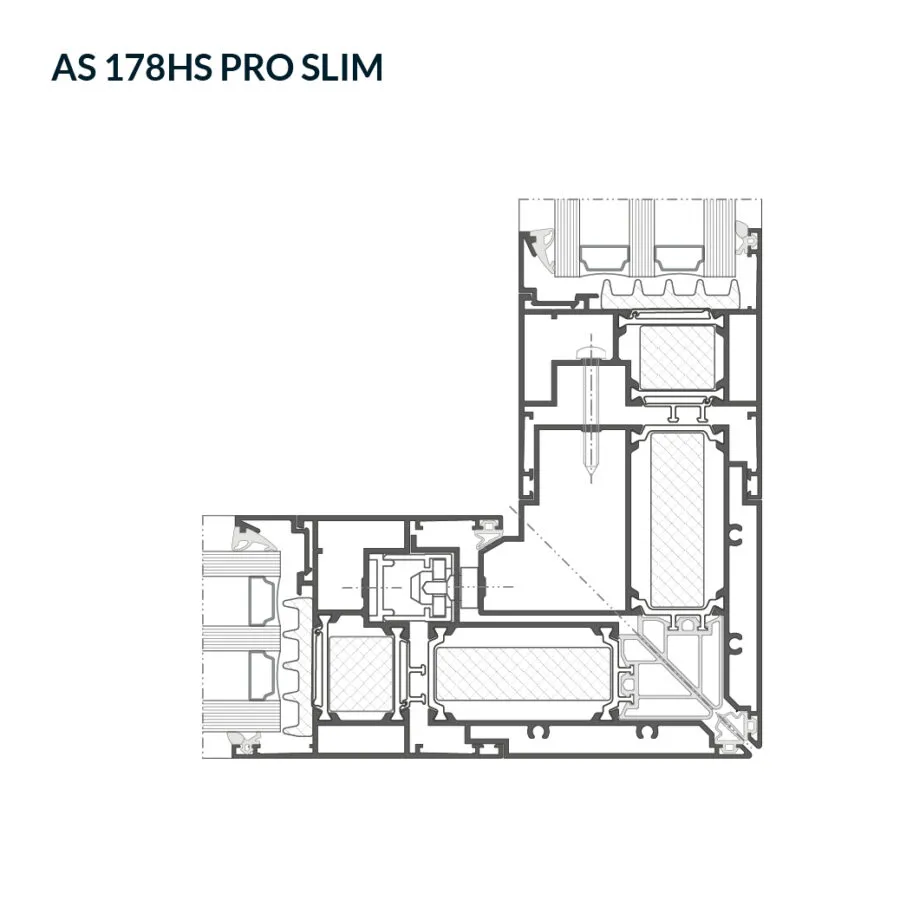

Przekrój przez dwa skrzydła otwierane w narożniku

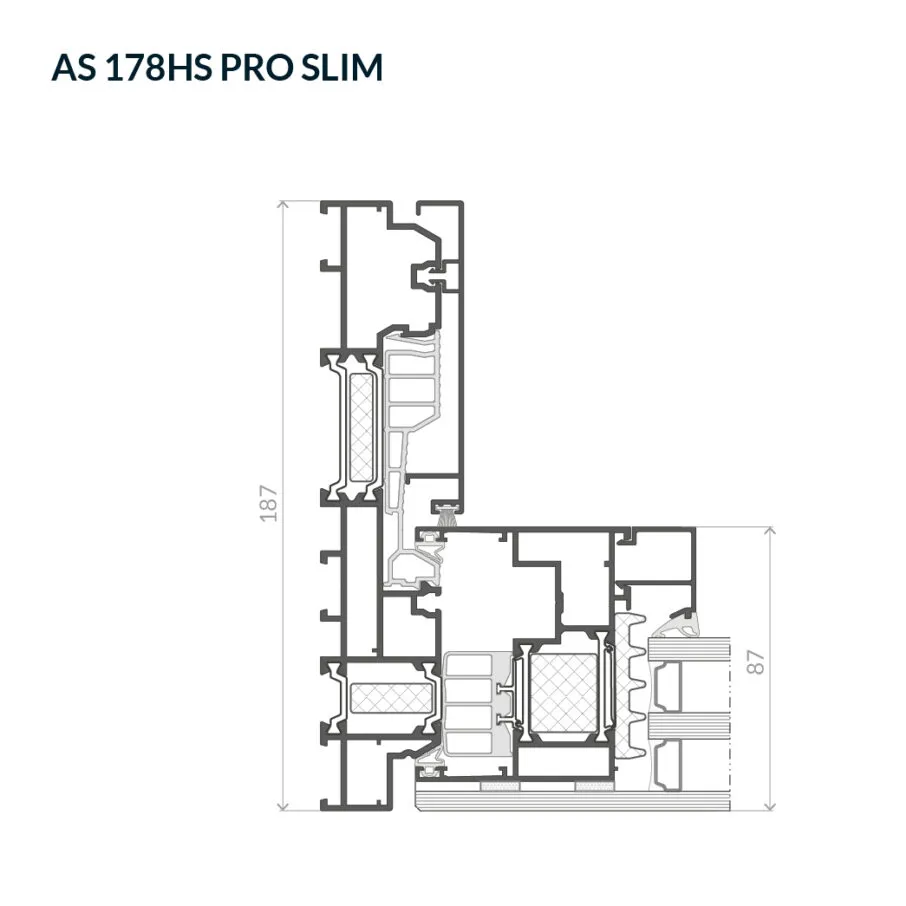

Wariant ze szkłem stepowanym

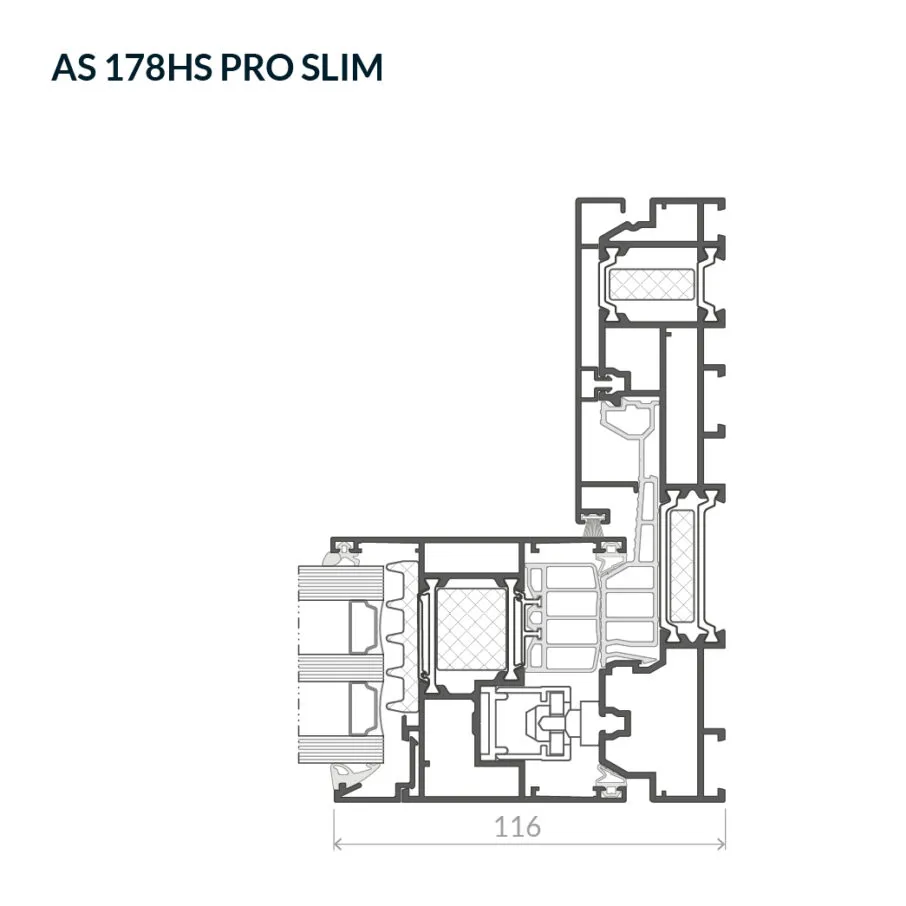

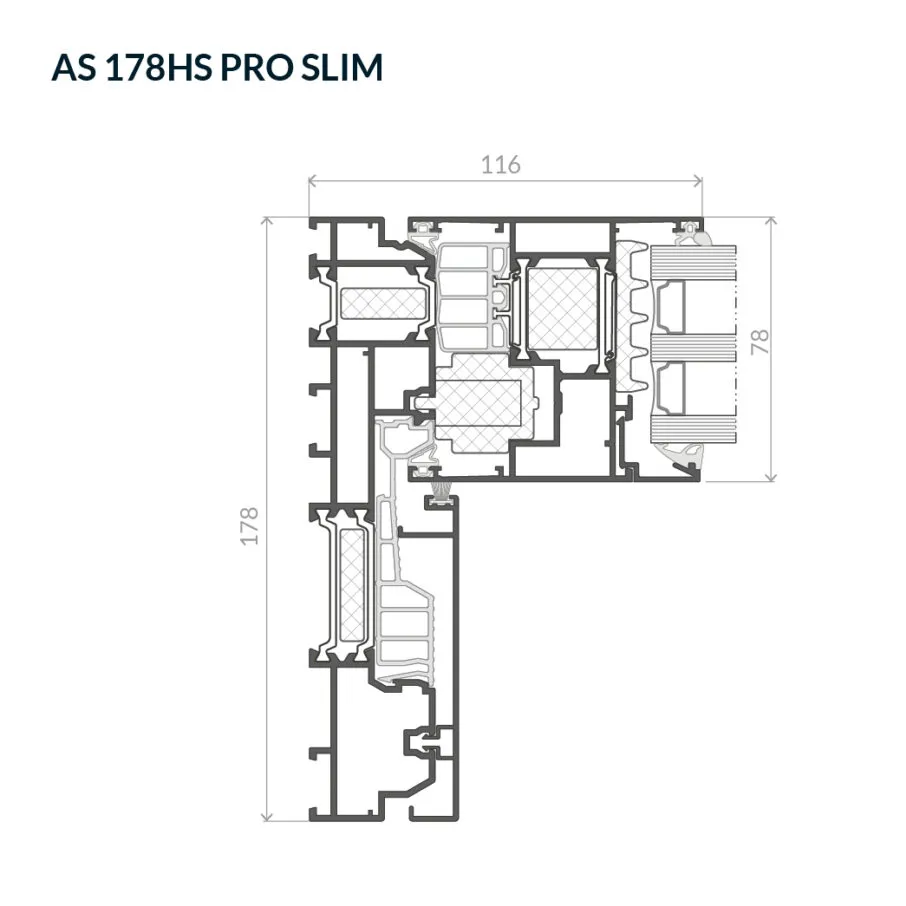

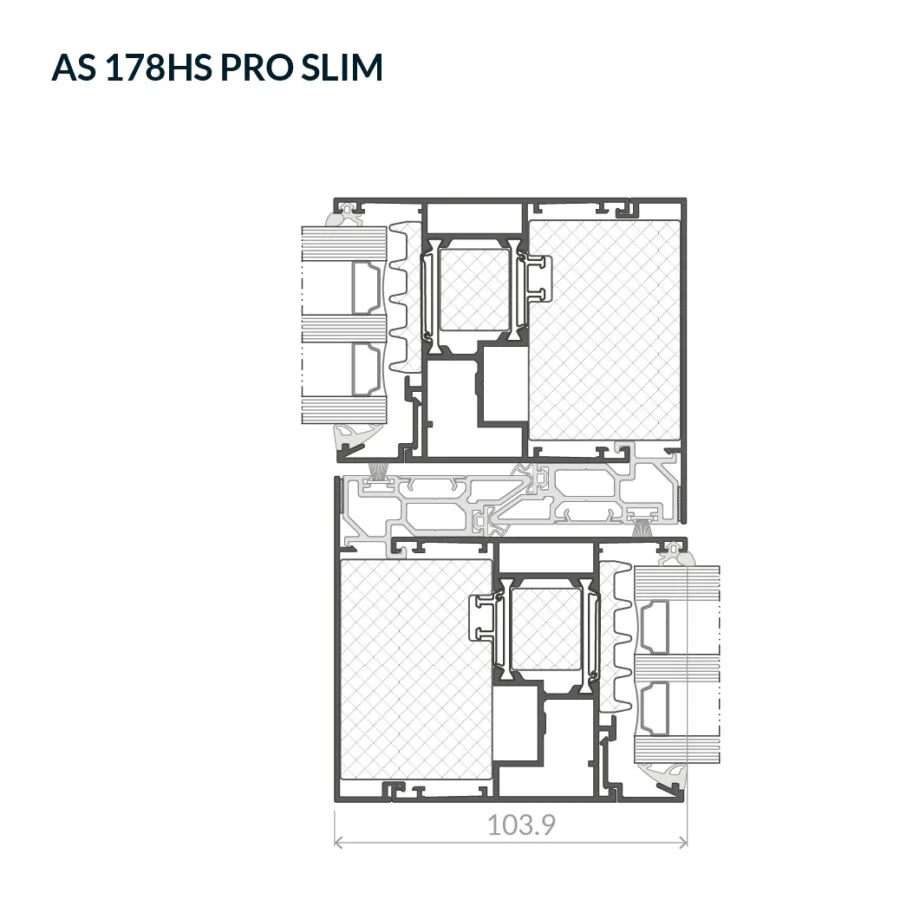

Przekrój poziomy

Przekrój poziomy

Przekrój poziomy
